Tính toán vòng xoay vòng xoay bóng của hàng

Xem lại phần thông tin ứng dụng sau khi tiến hành Vòng bi xoay lựa chọn. Phần thông tin ứng dụng là một hướng dẫn để chọn ổ trục được sử dụng trong một ứng dụng bình thường như được định nghĩa trên.Xác định ổ trục tối đa tải. Những tải này phải bao gồm tất cả các tải động và tĩnh áp đặt lên ổ trục. Các tải trọng lần lượt phải được chuyển sang tải hoạt động tại trung tâm ổ trục. Tất cả các lực áp dụng cho ổ trục và thiết bị. Không chỉ các tải trọng và tải trọng làm việc mà cả những người có thể xảy ra khi thiết bị nghỉ ngơi, chẳng hạn như do gió cho các cấu trúc lớn hơn. Tải trọng áp đặt trong quá trình quá tải hoặc thử nghiệm các tình huống. Tải trọng áp đặt trong quá trình lắp ráp hoặc tháo gỡ.

Trọng lượng của tất cả các thành viên của cấu trúc được hỗ trợ bởi việc mang tất cả các kết hợp có thể có của tải tối đa. Một cần cẩu, ví dụ, thường có một số điều kiện tải so với bán kính làm việc, cả trong quá trình sử dụng và tại thời điểm kiểm tra quá tải.

Nếu một thiết bị tích hợp được mong muốn, hãy xác định công suất bánh răng cần thiết. Cũng như tải trọng ổ trục, phải xem xét cho tất cả các điều kiện sẽ tạo ra tải trọng tiềm năng; Một số ví dụ bao gồm những người trong khi làm việc, tĩnh, trên nghiêng và kiểm tra quá tải. Người ta cũng phải xem xét chu kỳ nhiệm vụ tại mỗi điều kiện này để hỗ trợ trong việc xác định điện trở xoay vòng.

Trong một từ, kích thước của vòng xoay cần thiết phụ thuộc vào các yêu cầu được thực hiện trên:

Khả năng mang tải trọng tĩnh và động, tính mạng, độ tin cậy hoạt động

Tải trọng tham chiếu tĩnh fa 'và m' được tính toán:

Vòng đơn hàng vòng xoay vòng (ổ trục bàn xoay) Phương pháp tính toán lựa chọn:

Tính toán lựa chọn vòng xoay vòng bốn điểm tiếp xúc với một hàng tương ứng bằng góc 45 ° và 60 ° của hai trường hợp.

I, a = 45 ° II, a = 60 °

Fa '= (1.225 * fa +2.676 * fr) * fs fa' = (fa +5.046 * fr) * fs

M '= 1.225 * m * fs m' = m * fs

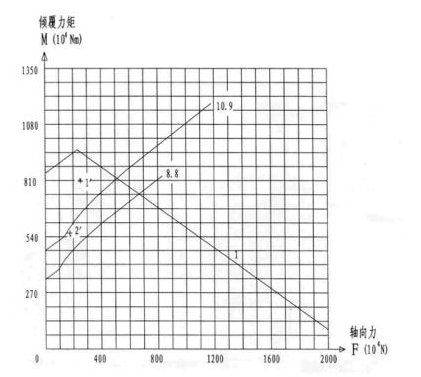

Sau đó tìm hai đường cong trên, một trong số đó có thể nằm trong đường cong.

l Đường cong dung lượng ổ trục tĩnh

8.8, 10.9 cho đường cong tải bu lông

Điểm tải 1'Tatic

Điểm tải 2'-Bolt

Một điểm 'và sau đó là đường đua tĩnh bên dưới đường cong 1, vì vậy để đáp ứng các yêu cầu

2 'Ở 10,9 điểm dưới đường cong tải bu lông, vì vậy chọn 0,9 bu lông đáp ứng các yêu cầu.
