Sê -ri WD
XZWD
A Vòng bi xoay hoặc xoay [ing] vòng là một vòng quay ổ trục hoặc vòng bi trượt Điều đó thường hỗ trợ tải trọng dao động nặng hoặc chậm hoặc chậm, thường là một nền tảng ngang như thông thường máy trục, một Sân xoay, hoặc nền tảng hướng gió của trục ngang cối xay gió. (TO "Slew " có nghĩa là biến mà không thay đổi vị trí.)
Vòng bi xoay thường được tạo ra với tích phân răng bánh răng với chủng tộc bên trong hoặc bên ngoài, được sử dụng để điều khiển nền tảng so với cơ sở.

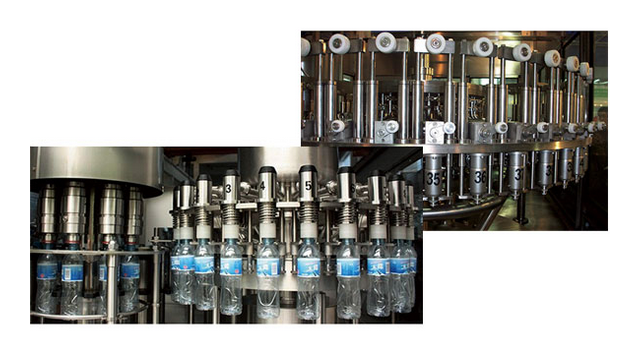

Vòng bi xoay loại ánh sáng được thiết kế với cấu trúc nhỏ gọn, trọng lượng ánh sáng và xoay linh hoạt. Máy làm đầy đang sử dụng ổ trục như vậy được nhận ra liên tục và ổn định làm đầy tự động.
Phần mềm xoay vòng xoay, Vòng xoay có cấu trúc giống nhau với bình thường Vòng bi xoay, nhưng trọng lượng là nhẹ, và xoay linh hoạt.
TYSE: WD-061
Wight/kg: 31-91
Điểm mạnh: Vị trí của núm vú dầu có thể thay đổi theo ứng dụng của người dùng.
Đăng kí:
1. máy móc thực phẩm,
2. Máy móc
3. Máy móc môi trường, v.v.
Dữ liệu bánh răng:
-0.8,-0.5. "Km " là giảm phụ lục; M: Mô -đun; Z: Răng nos.
Để có được bản vẽ (PDF), xin vui lòng Clik trên mô hình.
| Kiểu mẫu Pdf.format | Trọng lượng kg | Kích thước cấu trúc (mm) | Dữ liệu thiết bị | Lực lượng Gear (KN) | Giải phóng mặt bằng (mm) | |||||||||||
| D3 | D1 | H1 | H2 | Hu | HO | d | m | z | Km | b | Cho phép | Tối đa | Trục | Xuyên tâm | ||
 WD-061.20.0414.pdf | 31 | 412.5 | 416 | 46 | 46 | 10.5 | 10.5 | 495 | 5 | 99 | -0.5 | 45.5 | 11.75 | 23.5 | ≤0,28 | ≤0,24 |
| WD-061.20.0544.pdf | 43 | 542.5 | 546 | 46 | 46 | 10.5 | 10.5 | 630 | 6 | 105 | -0.6 | 45.5 | 14.2 | 28.4 | ≤0,30 | ≤0,26 |
 WD-061.20.0644.pdf | 52 | 642.5 | 646 | 46 | 46 | 10.5 | 10.5 | 732 | 6 | 122 | -0.6 | 45.5 | 14.2 | 28.4 | ≤0,30 | ≤0,26 |
 WD-061.20.0744.pdf | 59 | 742.5 | 746 | 46 | 46 | 10.5 | 10.5 | 828 | 6 | 138 | -0.6 | 45.5 | 14.2 | 28.4 | ≤0,30 | ≤0,26 |
| WD-061.20.0844.pdf | 71 | 842.5 | 846 | 46 | 46 | 10.5 | 10.5 | 936 | 8 | 117 | -0.8 | 45.5 | 18.93 | 37.86 | ≤0,30 | ≤0,26 |
| WD-061.20.0944.pdf | 77 | 942.5 | 946 | 46 | 46 | 10.5 | 10.5 | 1032 | 8 | 129 | -0.8 | 45.5 | 18.93 | 37.86 | ≤0,30 | ≤0,26 |
| WD-061.20.1094.pdf | 91 | 1093 | 1095 | 46 | 46 | 10.5 | 10.5 | 1184 | 8 | 148 | -0.8 | 45.5 | 18.93 | 37.86 | ≤0,30 | ≤0,26 |
| Kiểu mẫu | Kích thước (mm) | Kích thước gắn (mm) | |||||||
| D | de | H | D1 | D2 | n | Φ | M | t | |
| WD-061.20.0414 | 504 | 342 | 56 | 455 | 368 | 20/24 | 13.5 | 12 | 20 |
| WD-061.20.0544 | 641 | 472 | 56 | 585 | 498 | 28/32 | 13.5 | 12 | 20 |
| WD-061.20.0644 | 743 | 572 | 56 | 685 | 598 | 32/36 | 13.5 | 12 | 20 |
| WD-061.20.0744 | 839 | 672 | 56 | 785 | 698 | 36/40 | 13.5 | 12 | 20 |
| WD-061.20.0844 | 950 | 772 | 56 | 885 | 798 | 36/40 | 13.5 | 12 | 20 |
| WD-061.20.0944 | 1046 | 872 | 56 | 985 | 898 | 40/44 | 13.5 | 12 | 20 |
| WD-061.20.1094 | 1198 | 1022 | 56 | 1135 | 1048 | 44/48 | 13.5 | 12 | 20 |
Ghi chú:
1. N1 là số lượng lỗ bôi trơn. Dầu Cup M8 × 1JB/T7940.1 ~ JB/T7940.
2. Vị trí của núm vú dầu có thể thay đổi theo ứng dụng của người dùng.
3. "km " là giảm phụ lục; M: Mô -đun; Z: Răng nos.
4. Đối với công suất đường cong tải, vui lòng tải xuống danh mục của chúng tôi để xoay vòng.
