Cách chọn ổ trục bánh răng bên trong và ổ trục bên ngoài

Vòng bi xoay có thể được chia thành: Vòng bi bên ngoài, vòng bi xoay trong răng và vòng bi không răng.

Làm thế nào để chọn ổ trục răng bên trong và ổ trục bên ngoài, những ưu điểm và nhược điểm là gì?

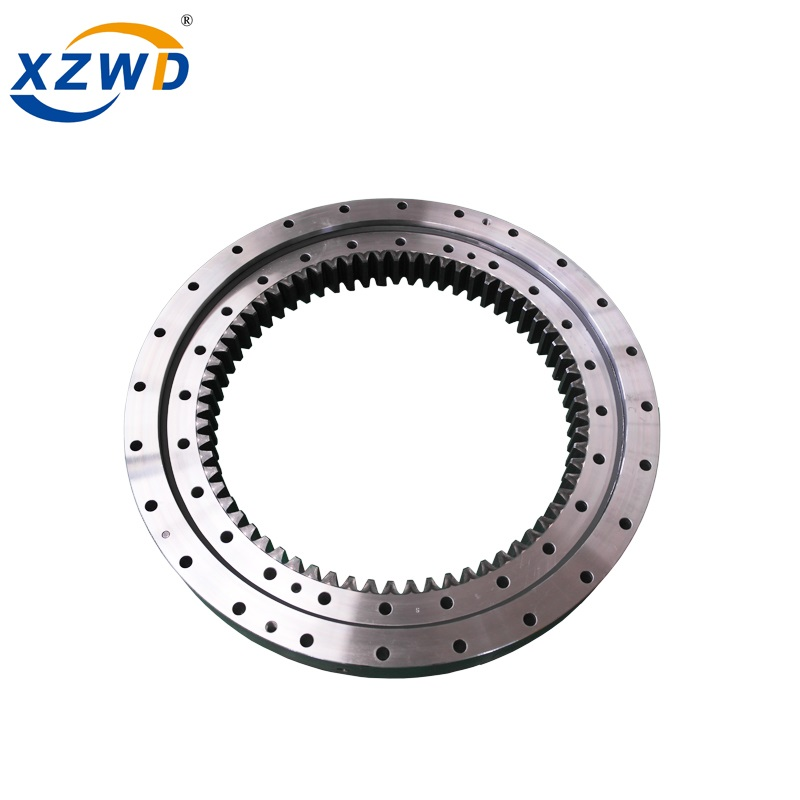

1. Vòng bi bánh răng bên trong: Vì răng của vòng bi xoay bên trong là bên trong ổ trục xoay, diện mạo tổng thể tương đối sạch sẽ. Sự tham gia giữa thiết bị lái xe và ổ trục xoay được đặt bên trong ổ trục, do đó không cần phải cài đặt nắp an toàn. Các thiết bị có khả năng chống bụi tốt hơn, và chất bôi trơn có thể được giữ trong một thời gian dài. Ứng suất tiếp xúc truyền của chia lưới răng bên trong là thấp, và lượng hao mòn là nhỏ. , cuộc sống dịch vụ dài hơn. Tuy nhiên, do giới hạn kích thước của ổ trục răng bên trong, không gian bên trong tương đối nhỏ gọn và nó tương đối bất tiện để lắp đặt và gỡ lỗi ở giai đoạn đầu, chẩn đoán lỗi trong giai đoạn sau và kiểm tra chia lưới.

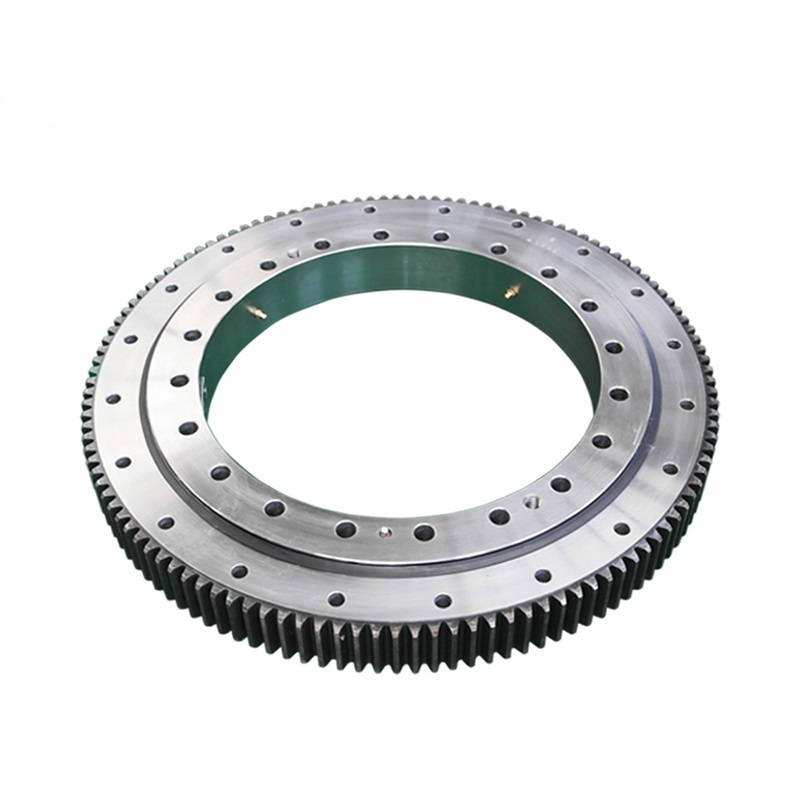

2. Vòng bi của răng bên ngoài: Răng của ổ trục răng bên ngoài nằm ngoài vòng bi, dễ lắp đặt và có thể tối đa hóa việc sử dụng không gian hạn chế của ổ trục. Thật dễ dàng để chẩn đoán lỗi và kiểm tra chia lưới bánh răng. Do đường kính cao độ của bánh răng vòng lớn hơn, nó có thể có được tỷ lệ truyền lớn hơn và giảm đáng kể lực chu vi và mô -men xoắn trên bánh răng.
