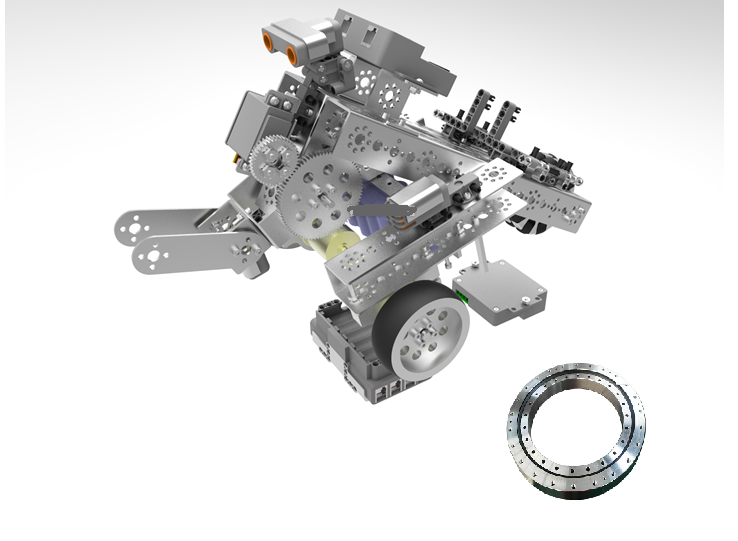

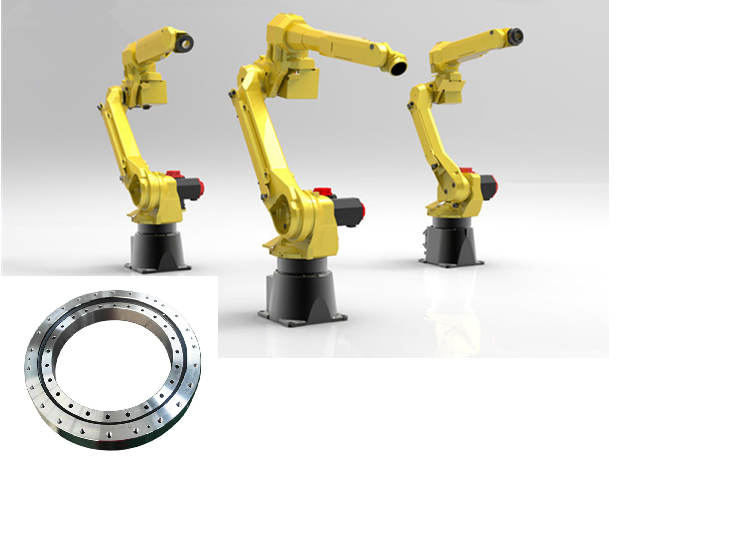

Vòng xoay vòng dài không có thiết bị mang theo giống như RKS cho bộ palletitor người điều khiển robot
Palletizator là Được sử dụng cho một số lượng lớn các hoạt động trong việc xử lý hàng hóa. Các ứng dụng phổ biến nhất là các hoạt động có nhu cầu xếp chồng Hàng hóa trên pallet. Máy đang thay thế khó khăn lao động thủ công trong khi tăng năng lực sản xuất. Máy palleting có nhiều loại tùy thuộc vào loại sản phẩm pallet hóa.
Vòng bi xoay loại ánh sáng
• Thép: Thép chất lượng cao, 50 triệu, 42Crmo, C45 được cải thiện
• Bôi trơn: Vòng bi xoay loại ánh sáng được bôi trơn trước bằng xà phòng lithium, phụ gia EP và aconsistency của 2
• Lớp bắt vít: 10.9 Khuyến nghị
• Núm vú dầu mỡ: Bốn núm vú không bằng nhau (M8x1.00) (g)
• Độ cứng đường đua chất lượng cao
Vòng bi xoay loại ánh sáng với các lỗ đặc biệt hoặc không có lỗ cho bu lông đính kèm: Vui lòng liên hệ với chúng tôi
Để có được bản vẽ (PDF), xin vui lòng Clik trên mô hình.
| Kiểu mẫu Pdf.format | Cân nặng Kilôgam | Kích thước (mm) | Kích thước gắn (mm) | Kích thước cấu trúc (mm) | Giải phóng mặt bằng (mm) | |||||||||||||
| D | de | H | D1] | D2 | n | Φ | M | t | D3 | D1 | H1 | H2] | Hu | HO | Trục | Xuyên tâm | ||
 WD-060.20.0414.pdf | 29 | 486 | 342 | 56 | 460 | 368 | 24 | 13.5 | 12 | - | 412.5 | 415.5 | 45.5 | 45.5 | 10.5 | 10.5 | ≤0,28 | ≤0,24 |
 WD-060.20.0544.pdf | 37 | 616 | 472 | 56 | 590 | 498 | 32 | 13.5 | 12 | - | 542.5 | 545.5 | 45.5 | 45.5 | 10.5 | 10.5 | ≤0,30 | ≤0,26 |
 WD-060.20.0644.pdf | 44 | 716 | 572 | 56 | 690 | 598 | 36 | 13.5 | 12 | - | 642.5 | 645.5 | 45.5 | 45.5 | 10.5 | 10.5 | ≤0,30 | ≤0,26 |
| WD-060.20.0744.pdf | 52 | 816 | 672 | 56 | 790 | 698 | 40 | 13.5 | 12 | - | 742.5 | 745.5 | 45.5 | 45.5 | 10.5 | 10.5 | ≤0,30 | ≤0,26 |
| 60 | 916 | 772 | 56 | 890 | 798 | 40 | 13.5 | 12 | - | 842.5 | 845.5 | 45.5 | 45.5 | 10.5 | 10.5 | ≤0,30 | ≤0,26 | |
| WD-060.20.0944.pdf | 67 | 1016 | 872 | 56 | 990 | 898 | 44 | 13.5 | 12 | - | 942.5 | 945.5 | 45.5 | 45.5 | 10.5 | 10.5 | ≤0,30 | ≤0,26 |
| WD-060.20.1094.pdf | 77 | 1166 | 1022 | 56 | 1140 | 1048 | 48 | 13.5 | 12 | - | 1092.5 | 1096 | 45.5 | 45.5 | 10.5 | 10.5 | ≤0,30 | ≤0,26 |
Ghi chú:
1. N1 là số lượng lỗ bôi trơn. Dầu Cup M8 × 1JB/T7940.1 ~ JB/T7940.
2. Vị trí của núm vú dầu có thể thay đổi theo ứng dụng của người dùng.
3. "km " là giảm phụ lục; M: Mô -đun; Z: Răng nos.
4. Đối với công suất đường cong tải, vui lòng tải xuống danh mục của chúng tôi để xoay vòng.
Nếu bạn có bất kỳ câu hỏi hoặc yêu cầu, xin vui lòng liên hệ với chúng tôi.
