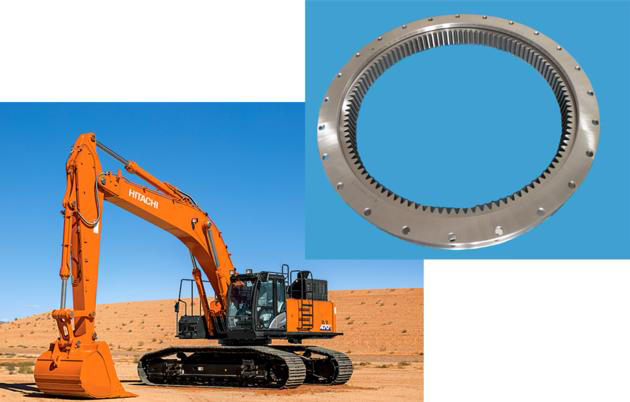

Máy đào EX200 Vòng xoay vòng xoay cho máy

Vòng bi tiếp xúc bốn điểm tiếp xúc

Cấu hình này được cho là phong cách phổ biến nhất của vòng xoay cho cần cẩu cũng như các ứng dụng khác xoay chậm và truyền các lực quan trọng. Một hàng quả bóng xoay trong các rãnh sâu nằm trong cả hai cuộc đua bên trong và bên ngoài. Groove hoặc đường đua này trong mỗi chủng tộc là mặt đất chính xác hoặc được gia công theo hình dạng của một vòm gothic. Một vòm gothic, về cơ bản là hai bán kính trong mỗi chủng tộc, cho phép quả bóng tiếp xúc với mỗi chủng tộc ở hai điểm. Hai điểm tiếp xúc ở bên trong và hai điểm tiếp xúc trên cuộc đua bên ngoài tương đương với vòng xoay bốn điểm.

Góc giữa các điểm tiếp xúc đã nói ở trên và đường trung tâm ngang của bóng được gọi là góc tiếp xúc. Các nhà thiết kế vòng xoay chọn một góc liên hệ dựa trên ứng dụng. Ví dụ, một ứng dụng như gắn súng, với tải trọng xuyên tâm đáng kể do độ giật từ bắn, thường sẽ có góc tiếp xúc thấp, thường là trong phạm vi 35 ° đến 45 °. Một cần cẩu, với lực đẩy đáng kể và tải trọng thời điểm lật, thường sẽ có góc tiếp xúc cao hơn, từ 50 ° đến 60 °.

Vòng xoay bóng tiếp xúc bốn điểm là một trong những cấu hình khoan dung nhất khi được gắn vào các cấu trúc lắp không đầy đủ. Không có phẳng và thiếu độ cứng, trong số lượng hợp lý, thường dễ dàng được chấp nhận bởi các kiểu tiếp xúc bốn điểm. Vì vòng xoay được thiết kế với điểm tiếp xúc ‘điểm, các điểm hoặc góc tiếp xúc di chuyển để phù hợp với sự không phù hợp. Mặc dù không phải là một tình huống lý tưởng từ quan điểm của nhà sản xuất vòng xoay, nhưng sự tha thứ như vậy có thể là một lợi thế cho nhà sản xuất cần cẩu liên quan đến chi phí và cấu trúc lắp đặt.
