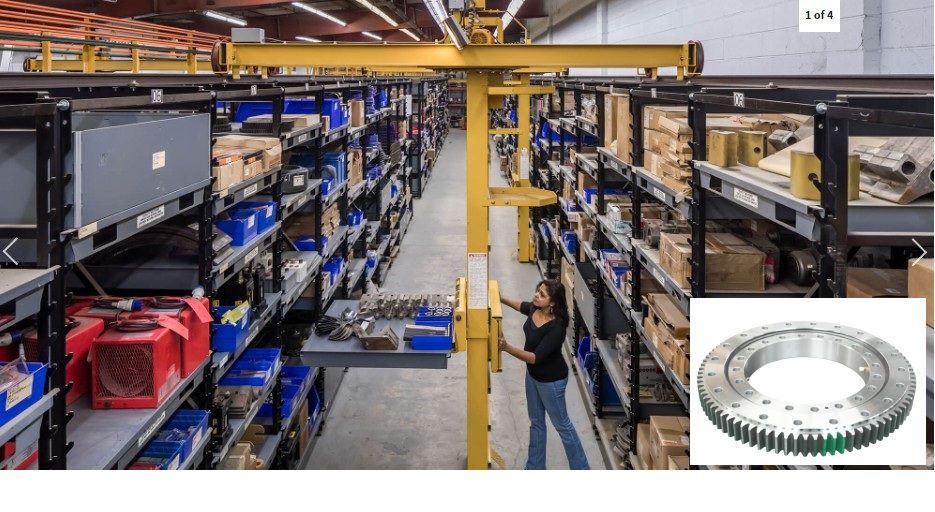

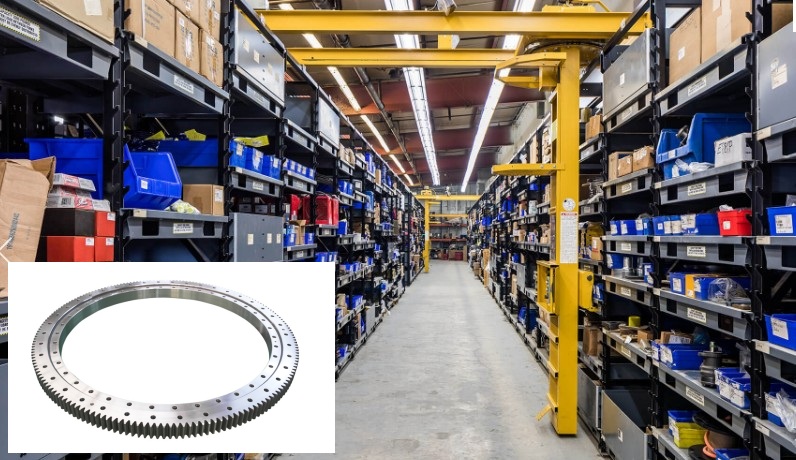

Kích thước trung bình bốn điểm tiếp xúc với vòng xoay vòng cho bộ chọn kho

Kích thước trung bình bốn điểm tiếp xúc với vòng bi vòng cho kho Picker4-point vòng bi có nhiệm vụ ba lần trong khi tiết kiệm không gian. Một điểm bốn Vòng bi liên hệ giúp bạn dễ dàng đơn giản hóa các thiết kế máy có sự kết hợp giữa tải xuyên tâm, lực đẩy và mô men vì nó có thể Xử lý cả ba đồng thời. Chúng chủ yếu được sử dụng để chậm các ứng dụng tốc độ vừa phải, hoặc nơi chuyển động dao động chiếm ưu thế.

Một ổ trục liên lạc bốn điểm duy nhất thường làm cho ổ trục thứ hai không cần thiết, cung cấp một số lợi ích rất quan trọng:

Tiết kiệm không gian

Tiết kiệm cân nặng

tiết kiệm chi phí

Độ cứng và độ chính xác

Cài đặt nhanh hơn

ít bảo trì

Lỗ lắp tích phân, bánh răng, v.v.

Cảm ơn đến một hình học đường dẫn bóng độc đáo tạo ra gấp đôi số lần tiếp xúc điểm, ổ trục tiếp xúc bốn điểm có thể chống lại xuyên tâm, lực đẩy và tải trọng riêng lẻ hoặc trong bất kỳ sự kết hợp. Nó có một hàng bóng với một chủng tộc bên trong và một cuộc đua bên ngoài. Các rãnh bóng được tạo ra từ hai trung tâm, với mỗi bán kính lớn hơn một chút so với bán kính bóng. Các góc liên hệ thường là 35 ° so với đường tâm xuyên tâm, nhưng có thể là đa dạng để phù hợp với ứng dụng.

Lợi thế quan trọng

Bốn điểm Vòng bi tiếp xúc đặc biệt hiệu quả trong các ứng dụng trong đó Phần tử quay có tỷ lệ đường kính cao với chiều dài dọc trục. Đa số có một tỷ lệ lớn của kích thước phần lỗ rộng: tỷ lệ này càng lớn, Thin hơn và linh hoạt hơn là các chủng tộc riêng lẻ. Vòng bi mỏng Kích thước nằm trong khoảng từ 1 "đến 40 " và vòng bi xoay nằm trong khoảng từ 4 " 178 "O.D.

Chúng tôi cung cấp vòng bi của sự chính xác cao, tốc độ cao và chất lượng cao, được sử dụng rộng rãi trong nhiều lĩnh vực như không gian vũ trụ, hàng không, điều hướng, luyện kim, dầu khí, hóa chất, sản xuất điện, bột giấy và giấy, hàng dệt may, nhà máy đóng tàu, máy móc khai thác, máy móc kỹ thuật, máy móc, đường sắt, ô tô, bia, thuốc lá, thiết bị gia dụng, điện và cơ khí Sản xuất, và như vậy. Các ứng dụng điển hình bao gồm vòng bi xoay (vòng xoay) cho cần cẩu, máy xúc, nền tảng làm việc trên không, súng tháp pháo, bệ radar, thiết bị lâm nghiệp, phương tiện nông nghiệp, Thiết bị giám sát, thiết bị quét, máy xúc, cần cẩu, đường hầm máy móc, hoặc thiết bị xử lý vật liệu. Chúng tôi cung cấp ánh sáng- đến Vòng bi bàn xoay trung bình hoặc vòng bi bàn xoay hạng nặng cho thậm chí khả năng xử lý tải lớn hơn.

Vòng bi vòng xoay bốn điểm tiếp xúc với kích thước trung bình cho bộ chọn kho là một loại vòng bi riêng biệt, có nghĩa là một vòng bi có thể chịu được lực trục theo cả hai hướng. Các   phần của   Raceway là peacch. Khi ổ trục được dỡ xuống hoặc trong tải trọng tâm thuần túy ， có bốn điểm tiếp xúc giữa các quả bóng và vòng. Đó là lý do tại sao nó được gọi là   Bốn điểm tiếp xúc với vòng bi xoay. Khi nó mang tải trọng trục thuần túy ， có hai điểm tiếp xúc giữa các quả bóng   và đường đua, do đó, nó có thể chịu được lực trục ở cả hai bên.   Hơn nữa, vòng bi xoay bóng tiếp xúc bốn điểm có thể hỗ trợ tải mô men khiến chúng có hiệu suất của ổ trục tiếp xúc góc thấp và hàng đôi.

Vòng bi phù hợp cho các tình huống tồn tại hai điểm tiếp xúc khi tải trọng tinh khiết hoặc tải trọng trục lớn hơn hoặc trường tốc độ cao.
