Các ổ trục của vòng quay

Vòng bi xoay còn được gọi là ổ đĩa đĩa quay, hoặc ổ trục, như một số người gọi nó. Vòng bi hoặc vòng bi hoặc vòng bi hoặc ổ trục. Bài viết này tập trung vào các tác phẩm của ổ trục.

Dưới đây là những điểm chính của bài viết:

• Giới thiệu ngắn gọn về ổ trục

• Cấu trúc cơ bản của ổ trục xoay

• Ứng dụng ổ trục xoay

1. Giới thiệu ngắn gọn về ổ trục

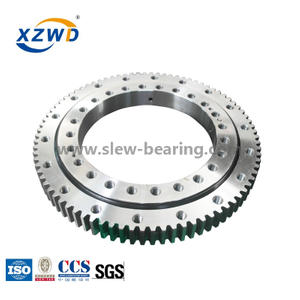

Vòng bi xoay là một loại bộ phận cơ học mới đã dần xuất hiện trên thế giới trong 40 năm qua. Nó bao gồm các vòng tròn bên trong và bên ngoài và các cơ quan lăn, v.v. Viện nghiên cứu được chỉ định bởi Bộ Công nghiệp Máy móc vào đầu những năm 1980. Được phát hành vào ngày 20 tháng 12 năm 1984 của Tiêu chuẩn Công nghiệp Máy móc Cộng hòa Nhân dân Trung Quốc: JB / 2300-84 Loại ổ trục, các thông số cơ bản và các yêu cầu kỹ thuật, bao gồm chủ yếu là ngành công nghiệp máy móc và điện tử của Viện nghiên cứu máy móc kỹ thuật Thiên Tân, Xuzhou Hering Nhà máy chịu trách nhiệm soạn thảo, đất nước sau đó đã ban hành tiêu chuẩn máy móc xây dựng vào năm 1991: JB36. 1-36. 3-91, được phát hành vào năm 1999 và 2011 liên tiếp cho ngành công nghiệp máy móc mới JB / 2300-1999 và JB / 2300-2011.

Vòng bi xoay là một ổ trục lớn có khả năng chịu tải trọng toàn diện và mang trục lớn, tải xuyên tâm và các khoảnh khắc lật ngược cùng một lúc. Vòng bi xoay thường có các lỗ lắp, bánh răng bên trong hoặc bên ngoài, lỗ dầu bôi trơn và con dấu, dẫn đến thiết kế nhỏ gọn, hướng dẫn dễ dàng và dễ dàng bảo trì động cơ chính. Sự hiện diện vòng bi của răng, răng và răng trong vòng bi tiếp xúc bốn điểm, vòng bi tiếp xúc góc đôi, vòng bi con lăn hình trụ chéo, ổ trục thon chéo và ba vòng bi composite, bốn chuỗi con lăn hình trụ, bao gồm tiếp xúc bốn điểm Vòng bi có khả năng tải tĩnh cao, con lăn hình trụ chéo với khả năng tải cao, được tải sẵn có thể tạo ra ổ trục thon vượt qua của ổ trục có độ cứng hỗ trợ lớn và độ chính xác xoay, ba hàng con lăn hình trụ. Khả năng chịu lực, tất cả các loại công suất tương ứng bởi các chủng tộc khác nhau, do đó, trong cùng một phân phối ứng suất, đường kính ổ trục có thể giảm đáng kể và do đó có đặc điểm là làm cho động cơ chính nhỏ gọn hơn với khả năng chịu lực xoay cao. Vòng bi xoay được sử dụng rộng rãi trong cần cẩu, máy móc khai thác, máy móc xây dựng, máy móc cảng, máy móc và thiết bị tàu, cũng như máy móc radar có độ chính xác cao và bệ phóng tên lửa và các thiết bị quay lớn khác. Vòng bi xoay cũng có thể được thiết kế, phát triển và sản xuất theo các yêu cầu cụ thể của người dùng.

2. Cấu trúc cơ bản của ổ trục

Ổ đĩa quay thường bao gồm sâu, ổ trục, vỏ và động cơ. Vì thành phần cốt lõi sử dụng ổ trục xoay, nó có thể mang lực trục, lực xuyên tâm và khoảnh khắc lật cùng một lúc. Nó có nhiều hình thức, nhưng cấu trúc và thành phần của nó về cơ bản là giống nhau.

Từ trái và phải là (phần trên):

1. Ring Ring (Răng hoặc Răng) 2. Vành đai niêm phong 3. Cơ thể lăn (bóng hoặc con lăn) 4. Vòi phun tiếp nhiên liệu

Từ trái và phải là (phần sau):

1.Plug 2. cắm chân 3. Vòng bên trong (có hoặc không có răng) 4. Khối cách ly hoặc lồng 5. lỗ lắp (lỗ lụa hoặc lỗ nhẹ)

3. Ứng dụng ổ trục xoay

Vòng bi trong ứng dụng công nghiệp thực sự rất rộng, được gọi là: "Máy móc máy ", các ứng dụng chính của nó được sử dụng rộng rãi trong: cần cẩu, cần cẩu đường sắt, cần cẩu cổng, cần cẩu boong, cần cẩu luyện kim, cần cẩu container, máy xúc, máy làm đầy máy và Thiết bị trị liệu sóng đứng của CT Machine, điều hướng, tháp ăng ten radar, bệ phóng tên lửa, xe tăng và robot, và một nhà hàng quay vòng, v.v.

Tôi hy vọng việc giới thiệu bài viết này đã giúp bạn hiểu được vòng bi. Nếu bạn cần ổ trục, xin vui lòng liên hệ với chúng tôi.
