Nếu bạn yêu cầu bất kỳ hỗ trợ nào trong việc xác định hệ số dịch vụ hiện hành hoặc muốn có một đường cong xếp hạng tải chi tiết hơn (được khuyến nghị nếu hệ số dịch vụ của bạn được điều chỉnh tải ứng dụng gần hơn, hoặc xa hơn, các đường cong xếp hạng tải được hiển thị trong danh mục này), vui lòng liên hệ với kỹ thuật để được hỗ trợ. Xin lưu ý rằng nhà thiết kế thiết bị có trách nhiệm xác định

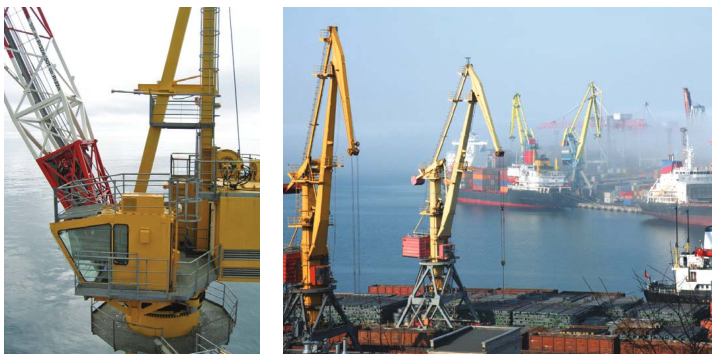

Vòng bi vòng xoay được sử dụng phổ biến nhất khi xoay chậm, dao động và/ hoặc không liên tục. Để tính toán giới hạn tốc độ xin vui lòng liên hệ với Silverthin Engineering.
khả năng tải

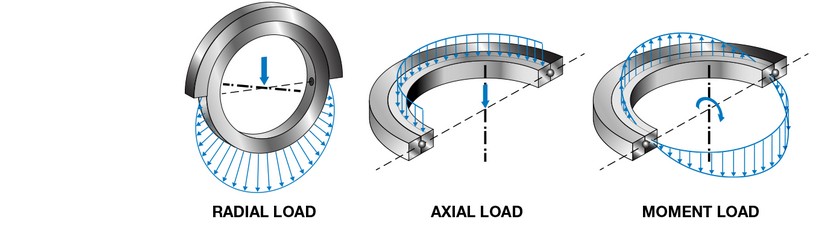

Vòng bi vòng xoay được thiết kế để phù hợp với hướng tâm, lực đẩy và khoảnh khắc đáng kể Tải như hình dưới đây:
Sự chính xác
Vòng bi vòng xoay thường không được cung cấp với dung sai đường kính. Một số ứng dụng vòng xoay đòi hỏi độ chính xác cao hơn. Để hỗ trợ kỹ thuật và thiết kế trên các ứng dụng đặc biệt, vui lòng liên hệ với kỹ thuật của chúng tôi.
Đặc trưng Ứng dụng "Ứng dụng điển hình " của vòng bi vòng xoay sẽ thể hiện Các điều kiện được liệt kê dưới đây. Phải xem xét đặc biệt Lựa chọn mang và tính năng bất cứ khi nào điều kiện ứng dụng khác với những người được coi là "điển hình ".
Những điều kiện ứng dụng điển hình đó là:
Trục dọc của vòng quay. Về cơ bản, ổ trục được gắn "Flat ".
Lực đẩy nén và tải trọng thời điểm chiếm ưu thế so với tải trọng căng.
Tải trọng xuyên tâm giới hạn dưới 10% tải trọng lực.
Đối với vòng bi đơn hàng, xoay không liên tục (không liên tục) không được vượt quá vận tốc đường cao điểm là 500
chân/phút.
Nhiệt độ hoạt động từ -40ºF đến +140ºF.
Gắn hình học bề mặt và quy trình lắp đặt để đảm bảo độ tròn và độ phẳng của cả hai chủng tộc.
Một cách tiếp cận ví dụ sẽ là áp dụng tải trọng lực tập trung trong khi thắt chặt các bu lông bằng cách sử dụng xen kẽ.
Kiểm tra định kỳ các bu lông gắn để xác minh sức căng thích hợp được cung cấp cho.
Bôi trơn định kỳ được cung cấp cho.
Môi trường
Xoay Vòng bi vòng thường được sử dụng trong nhà và ngoài trời nơi tiếp xúc với Độ ẩm và ô nhiễm đáng kể là có thể. Nhiệt độ bình thường Phạm vi -40 ° F đến +140 ° F (-40 ° C đến +60 ° C) là tiêu chuẩn. Vòng xoay được thiết kế để hoạt động trong môi trường khắc nghiệt hơn có sẵn từ Silverthin, liên hệ với một kỹ sư Silverthin sớm trong quá trình thiết kế của bạn Để xác định giải pháp hệ thống ổ trục tốt nhất cho môi trường khắc nghiệt. Hệ số dịch vụ chính xác, thường được xác nhận bằng cách thử nghiệm.
Nếu bạn yêu cầu bất kỳ hỗ trợ nào trong việc xác định hệ số dịch vụ hiện hành hoặc muốn có một đường cong xếp hạng tải chi tiết hơn (được khuyến nghị nếu hệ số dịch vụ của bạn được điều chỉnh tải ứng dụng gần hơn, hoặc xa hơn, các đường cong xếp hạng tải được hiển thị trong danh mục này), vui lòng liên hệ với kỹ thuật để được hỗ trợ. Xin lưu ý rằng nhà thiết kế thiết bị có trách nhiệm xác định
Vòng bi vòng xoay được sử dụng phổ biến nhất khi xoay chậm, dao động và/ hoặc không liên tục. Để tính toán giới hạn tốc độ xin vui lòng liên hệ với Silverthin Engineering.
khả năng tải
Vòng bi vòng xoay được thiết kế để phù hợp với hướng tâm, lực đẩy và khoảnh khắc đáng kể Tải như hình dưới đây:
Sự chính xác
Vòng bi vòng xoay thường không được cung cấp với dung sai đường kính. Một số ứng dụng vòng xoay đòi hỏi độ chính xác cao hơn. Để hỗ trợ kỹ thuật và thiết kế trên các ứng dụng đặc biệt, vui lòng liên hệ với kỹ thuật của chúng tôi.
Đặc trưng Ứng dụng "Ứng dụng điển hình " của vòng bi vòng xoay sẽ thể hiện Các điều kiện được liệt kê dưới đây. Phải xem xét đặc biệt Lựa chọn mang và tính năng bất cứ khi nào điều kiện ứng dụng khác với những người được coi là "điển hình ".
Những điều kiện ứng dụng điển hình đó là:
Trục dọc của vòng quay. Về cơ bản, ổ trục được gắn "Flat ".
Lực đẩy nén và tải trọng thời điểm chiếm ưu thế so với tải trọng căng.
Tải trọng xuyên tâm giới hạn dưới 10% tải trọng lực.
Đối với vòng bi đơn hàng, xoay không liên tục (không liên tục) không được vượt quá vận tốc đường cao điểm là 500
chân/phút.
Nhiệt độ hoạt động từ -40ºF đến +140ºF.
Gắn hình học bề mặt và quy trình lắp đặt để đảm bảo độ tròn và độ phẳng của cả hai chủng tộc.
Một cách tiếp cận ví dụ sẽ là áp dụng tải trọng lực tập trung trong khi thắt chặt các bu lông bằng cách sử dụng xen kẽ.
Kiểm tra định kỳ các bu lông gắn để xác minh sức căng thích hợp được cung cấp cho.
Bôi trơn định kỳ được cung cấp cho.
Môi trường
Xoay Vòng bi vòng thường được sử dụng trong nhà và ngoài trời nơi tiếp xúc với Độ ẩm và ô nhiễm đáng kể là có thể. Nhiệt độ bình thường Phạm vi -40 ° F đến +140 ° F (-40 ° C đến +60 ° C) là tiêu chuẩn. Vòng xoay được thiết kế để hoạt động trong môi trường khắc nghiệt hơn có sẵn từ Silverthin, liên hệ với một kỹ sư Silverthin sớm trong quá trình thiết kế của bạn Để xác định giải pháp hệ thống ổ trục tốt nhất cho môi trường khắc nghiệt. Hệ số dịch vụ chính xác, thường được xác nhận bằng cách thử nghiệm.
