Vòng xoay vòng xoay

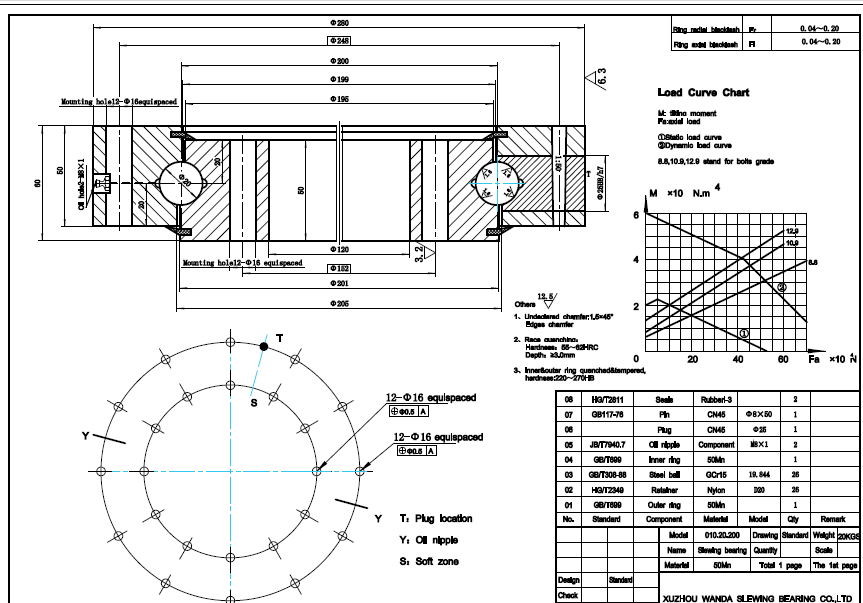

Bản vẽ là một tập hợp các bản vẽ lắp ráp ổ trục. Các bản vẽ bao gồm bản vẽ lắp ráp sản phẩm, chế độ xem hồ sơ một phần, yêu cầu kỹ thuật sản phẩm, bảng tham số bánh răng, bóng phụ tùng sản phẩm, danh sách bộ phận, v.v. Bản vẽ chỉ để tham khảo.

Vòng xoay vòng xoay

1. Kích thước hình cầu của ổ trục

2. Nắp vòng trong và bên ngoài Kích thước lỗ: Kích thước khóa, kích thước lỗ, loại, lỗ mù, qua lỗ, lỗ đối diện, lỗ dây, kích thước luồng, mức độ chính xác của lỗ h7-h9, đường kính trung tâm lỗ và dung sai

3. Kích thước bước

4. Lỗ định vị, lỗ dầu, lỗ nâng, lỗ pin côn, lỗ bóng, lỗ thoát nước dầu

5. Niêm phong rãnh, hình dạng niêm phong, vật liệu niêm phong

6. Phong cách và vật liệu của lồng và miếng đệm

7. Vòng bi xoay Nhảy kết thúc, dòng chảy, giải phóng mặt bằng trục, giải phóng mặt bằng, độ nhám

6. Sự khác biệt song song, sự khác biệt bên trong và bên ngoài

7. Lớp chính xác bánh răng, tính toán tham số liên quan

8. Các yêu cầu đặc biệt để tùy chỉnh: Hiển thị bằng các bản vẽ, nhận xét, chẳng hạn như các yêu cầu đặc biệt để lắp các lỗ, đối trọng, chẳng hạn như vị trí của lỗ bôi trơn và thay đổi phương pháp bôi trơn, chẳng hạn như topping của các tham số bánh răng, chẳng hạn như Thay đổi cá nhân trong kích thước và đủ.

Tóm lại, việc xác nhận bản vẽ của bản vẽ không phải là đường vòng, có một kế hoạch cho nhà máy chụp ảnh, và cũng có nhân viên kỹ thuật của người mua để tùy chỉnh theo nhu cầu của thiết bị riêng của họ. Trong quá trình này, nếu một tham số nhất định là sai, ổ trục không thể được lắp ráp, loại bỏ, làm lại vòng xoay nặng và thời gian và chi phí trở lại, sắc thái, lồng vào nhau, có thể được sản xuất tự do để xem xét các bản vẽ.

Thông thường sơ suất là: lỗ cài đặt không chặt, dẫn đến không thể cài đặt ổ trục; Lỗ bôi trơn không được khoan, lỗ nâng không phải là ánh xạ bánh răng không chính xác, vị trí bôi trơn và thiết bị lắp đặt bên trong và bên ngoài không thể được sử dụng, độ chính xác của việc sử dụng và thiết bị không khớp, điều này làm cho ổ trục chết, cũng như sự xuất hiện thường xuyên của tiếng ồn bất thường trong ổ trục.
