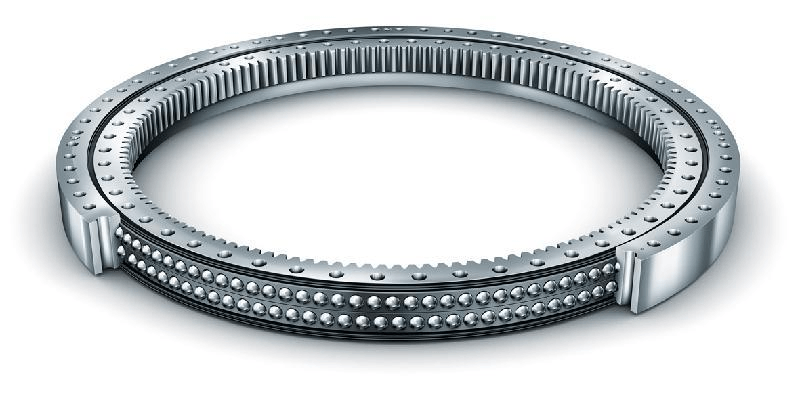

Tập hợp ổ trục xoay

Tập hợp ổ trục xoay

Chuẩn bị trước khi lắp ráp:

1. Giải nén gói và kiểm tra chứng chỉ đính kèm và nhãn trên ổ trục để xác nhận rằng nó phù hợp với mô hình đã chọn.

2. Kiểm tra một cách rõ ràng, xác nhận rằng ổ trục xoay không bị hư hại rất nhiều trong quá trình vận chuyển, chẳng hạn như ăn mòn nghiêm trọng, biến dạng, v.v. (Bánh răng bị dập tắt ổ trục ở đầu răng tối đa của răng). Mương đã được đánh dấu bằng sơn màu xanh lá cây.

3. Bề mặt dữ liệu cài đặt của ổ trục và bề mặt cài đặt của các bộ phận phải được làm sạch. Hủy bỏ dầu, Burrs, sơn và các chất lạ khác, và lấp đầy dầu mỡ theo các điều kiện sử dụng khác nhau.

4. Bị cấm sử dụng vòng đệm lò xo khi cài đặt ổ trục.

Hội đồng:

1. Đặt ổ trục xoay theo chiều ngang trên bề mặt lắp đặt.

2 Đặc biệt chú ý đến việc lấp đầy tất cả các núm vú dầu mỡ với từng loại dầu mỡ, tốt nhất là trong khi xoay vòng xoay, cho đến khi bạn thấy mỡ vắt ra khỏi vòng niêm phong.

3. Bôi trơn bánh răng: Khi bánh răng được bôi trơn, bề mặt răng phải sạch. Nên sử dụng một bàn chải sạch để áp dụng dầu mỡ cho bánh răng.

4. Khi ổ trục xoay được lắp đặt trên mặt phẳng ngang, vui lòng sử dụng thước đo cảm nhận để kiểm tra độ mịn của bề mặt lắp của các bộ phận. Nếu có một khoảng cách, nó nên được gia công lại. Nếu không thể xử lý, các miếng đệm đồng cục bộ nên được sử dụng để loại bỏ khoảng cách và ngăn chặn sự biến dạng của ổ trục ảnh ảnh hưởng đến hiệu suất của ổ trục sau khi các bu lông được thắt chặt. Sau khi ổ trục xoay được cài đặt, nó bị cấm thực hiện các hoạt động hàn trên hỗ trợ.

5. Trước khi chuẩn hóa trước các bu lông lắp đặt, điều chỉnh sự chia lưới của các bánh răng lớn và nhỏ, đặc biệt là đối với các sản phẩm làm nguội bánh răng, cần đảm bảo rằng điểm tối đa của vòng quay vòng xoay (được đánh dấu bằng sơn màu xanh lá cây) phù hợp với Chia lưới của bánh răng.

6. Các bu lông lắp phải có đủ lực chuẩn trước, lực chuẩn trước được tạo ra bởi lực chuẩn trước trên các bu lông nên nằm trong khoảng 0,6-0,7 lần điểm năng suất của các bu lông và lực chuẩn trước không nên vượt quá 85% cường độ năng suất.
