SE SERIES KẾT THÚC LOCKING SLEWING DRIVE SE17 với động cơ thủy lực

Tình trạng sẵn có:

Số:



Tin nhắn của bạn Thêm vào giỏ điều tra

Mô tả Sản phẩm

Các xoay lái xe Là a Hộp số điều đó có thể an toàn tổ chức xuyên tâm và trục tải, như ổn như chuyển giao a Mô -men xoắn vì xoay. Các rotation có thể thì là ở Trong a Độc thân trục, hoặc Trong nhiều trục

cùng với nhau. Xoay Lái xe là làm ra qua chế tạo thiết bị, vòng bi, con dấu, nhà ở, Động cơ và khác phụ trợ các thành phần và lắp ráp họ vào trong a đã kết thúc Hộp số.

Giới thiệu:

Bằng cách áp dụng ổ trục xoay làm thành phần cốt lõi của nó, ổ đĩa xoay có thể Gấu lực trục, lực xuyên tâm và khoảnh khắc nghiêng đồng thời. Ổ đĩa xoay được áp dụng rộng rãi trong các xe kéo mô -đun, tất cả các loại Cần cẩu, nền tảng làm việc trên không, hệ thống theo dõi năng lượng mặt trời và năng lượng gió hệ thống.

Hộp số điện và hành tinh có thể được thiết kế theo Yêu cầu của khách hàng. Ổ đĩa xoay có lợi thế để tiết kiệm Không gian trong các cơ sở, công suất tải tối đa trong thiết kế nhỏ gọn, rộng rãi tuổi thọ, và giảm chi phí bảo trì.

Bảng chú giải

1) Mô -men xoắn khoảnh khắc nghiêng: Mô -men xoắn là tải trọng nhân với khoảng cách giữa vị trí tải và tâm của ổ trục. Nếu Mô -men xoắn được tạo ra bởi tải và khoảng cách lớn hơn độ nghiêng của định mức Mô -men xoắn khoảnh khắc, ổ đĩa xoay sẽ bị lật.

2) Tải trọng tâm: Tải thẳng đứng theo trục của vòng bi

3) Tải trọng trục: Tải song song với trục ổ trục

4) Giữ mô -men xoắn: Đó là mô -men xoắn ngược. Khi ổ đĩa đang quay ngược lại và các bộ phận không bị hỏng,

5) Mô -men xoắn cực đại đạt được được gọi là mô -men xoắn giữ.

6) Tự khóa: Chỉ khi được tải, ổ đĩa xoay không thể đảo ngược xoay và do đó được gọi là tự khóa.

.

-Chúng tôi có thể thiết kế cấu trúc kết nối theo kích thước kết nối động cơ của khách hàng.

-Chúng tôi có thể giúp cung cấp cho toàn bộ các bộ phận động cơ thủy lực, động cơ DC, động cơ AC, bước chân hoặc động cơ servo.

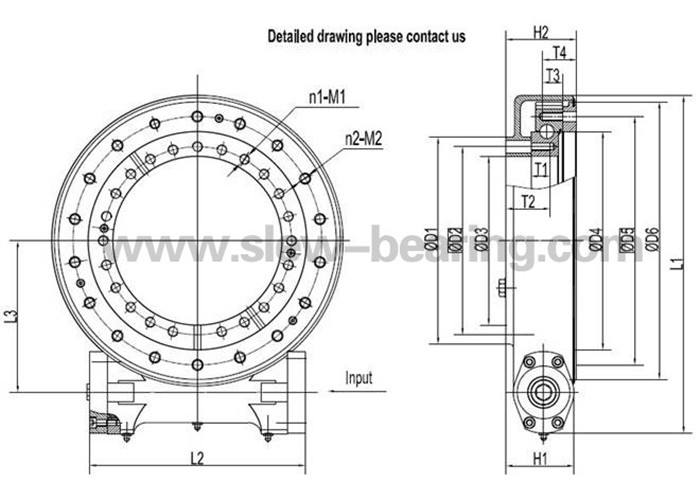

Để có được bản vẽ (PDF), xin vui lòng Clik trên mô hình.

Kiểu mẫu	Kích thước bên ngoài					Kích thước cài đặt								Gắn lỗ ngày
Pdf.format	L1	L2	L3	H1	H2	D1		D2	D3	D4	D5	D6		N1	M1	T1	T2	N2	M2	T3	T4
	mm													Vòng trong				Vòng ngoài
SE3-62-H-16R	190	157	80	94.5	97.5		126	100	không	không	100		115	6	M10	17	32	6	M10	17	không
SE5-62-H-16R	228	173	100.1	107.5	119		140	100	không	không	128		146	6	M10	18	33	6	M10	20	không
SE7-73-H-16r	295	185	132.7	76.5	80.8		145	120.6	98	163	203.2		237.5	10	M12	25	45	8	M12	25	42.4
SE9-61-H-25r	408	314	174.2	102	108		204	175	145	222.5	270		316	15	M16	30	65	16	M16	30	53
SE12-78-H-25r	498	324	220	106	110.5		289	259	229	308.5	358		402	19	M16	30	69.4	18	M16	30	51
SE14-85-H-25r	533	330	237.6	106	110		325	295	265	342.5	390		435.5	23	M16	30	69	18	M16	30	51
SE17-102-H-25r	578	378	282.55	121	126		406	365.1	324	425	479.4		522	20	M16	32	79	20	M16	32	55
SE21-125-H-25r	737	462	339.1	133	136.5		533	466.7	431.8	525.5	584.2		618	35	M20	40	91	36	M20	40	không
SE25-150-H-25r	863	462	401.8	133	130		628	565	512	620	675		744	35	M20	40	87	36	M20	40	không

Kiểu mẫu	Mô -men xoắn đầu ra định mức kn.m	Mô -men xoắn khoảnh khắc nghiêng kn.m	Tải dọc trục Kn	Tải trọng tâm Kn	Giữ mô -men xoắn kn.m	Tỉ số truyền	Theo dõi độ chính xác	Tự khóa bánh răng	Cân nặng Kilôgam
SE3	0.4	1.1	30	16.6	2	62: 1	≤0,200	Đúng	12 kg
SE5	0.6	3	45	22	5.5	62: 1	≤0,200	Đúng	20 kg
SE7	1.5	13.5	133	53	10.4	73: 1	≤0,200	Đúng	23 kg
SE9	6.5	33.9	338	135	38.7	61: 1	≤0,200	Đúng	49 kg
SE12	7.5	54.3	475	190	43	78: 1	≤0,200	Đúng	61 kg
SE14	8	67.8	555	222	48	85: 1	≤0,200	Đúng	64 kg
SE17	10	135.6	976	390	72.3	102: 1	≤0,150	Đúng	105 kg
SE21	15	203	1598	640	105.8	125: 1	≤0,150	Đúng	149 kg
SE25	18	271	2360	945	158.3	150: 1	≤0,150	Đúng	204 kg

Nhà ở kèm theo ổ đĩa, ổ đĩa xoay chủ yếu áp dụng cho điều kiện tương đối cao cho yêu cầu cao đối với chống bụi, Nhân dịp chống mưa và aniti. Cấp chính xác IP65.
Ghi chú

1. Động cơ khác biệt (AC, DC, thủy lực) có thể được thiết kế theo yêu cầu của khách hàng.

2. Trục đối diện với động cơ có thể chọn là đầu hex hoặc không đầu hex.
