Sự khác biệt giữa vòng bi xoay bóng đơn hàng, vòng xoay bóng đôi và vòng bi con lăn ba hàng

Vòng bi xoay được chia thành nhiều loại khác nhau, chẳng hạn như bóng tiếp xúc bốn điểm, con lăn chéo, bóng đôi, bóng đôi, ba con lăn, vòng đua dây thép, v.v. làm cho nó phù hợp cho các ứng dụng cụ thể. Sự khác biệt giữa quả bóng đơn hàng, bóng đôi và ba con lăn xoay là gì?

1. Vòng bi vòng bóng hàng

2. Hàng đôi vòng xoay vòng

3. Ba con lăn hàng loạt ổ trục

1. Vòng bi vòng bóng hàng

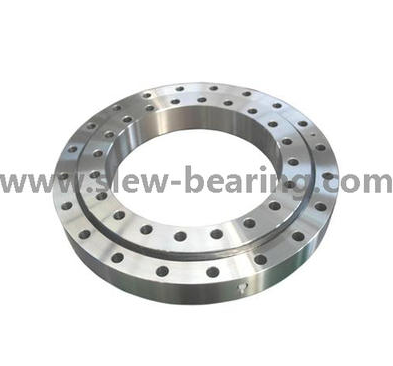

Vòng bi tiếp xúc bốn điểm tiếp xúc duy nhất: bao gồm hai vòng ngồi, cấu trúc nhỏ gọn, trọng lượng nhẹ, bóng thép và tiếp xúc bốn điểm đua, có thể chịu lực trục, lực xuyên tâm và thời điểm lật ngược cùng một lúc. Băng tải quay, toán tử hàn, cần cẩu nhỏ và vừa và máy đào có thể được chọn.

Vòng bi con lăn chéo đơn hàng: bao gồm hai vòng ngồi, cấu trúc nhỏ gọn, trọng lượng nhẹ, độ chính xác sản xuất cao, độ thanh thải lắp ráp nhỏ, yêu cầu cao cho độ chính xác lắp đặt. Con lăn là 1: 1 được sắp xếp chéo, có thể mang lực trục, lật ngược khoảnh khắc và lực xuyên tâm lớn cùng một lúc. Nó được sử dụng rộng rãi trong việc nâng và vận chuyển, máy móc kỹ thuật và các sản phẩm quân sự

2. Hàng đôi vòng xoay vòng

Cấu trúc của ổ trục hình cầu kép về cơ bản giống như cấu hình của ổ trục hình cầu tiếp xúc bốn điểm đơn hàng, nhưng sự khác biệt là ổ trục có hai hàng các phần tử lăn. Nó có thể chịu tải trọng trục lớn và tải trọng xuyên tâm cùng một lúc. Nó có thể được sử dụng với các cần cẩu, máy xúc và thiết bị cơ học khác.

Vòng bi bóng chuyền đôi có ba vòng ngồi. Bóng thép và khối cách ly có thể được thải trực tiếp vào các mặt đua trên và dưới. Theo điều kiện căng thẳng, hai hàng quả bóng thép với đường kính khác nhau được sắp xếp. Loại lắp ráp mở này rất thuận tiện. Các góc mang của các mặt đua vòng cung trên và dưới là 90 ° và có thể mang lực dọc trục lớn và khoảnh khắc lật. Khi lực xuyên tâm lớn hơn 0,1 lần của lực trục, đường đua phải được thiết kế đặc biệt. Kích thước trục và hướng tâm của vòng xoay hình cầu kép với đường kính khác nhau tương đối lớn và cấu trúc chặt chẽ. Nó đặc biệt phù hợp với cần cẩu tháp, cần cẩu xe tải và máy móc tải và dỡ hàng khác với đường kính trung bình hoặc trên.

3. Ba con lăn hàng loạt ổ trục

Ba hàng con lăn ổ trục có ba vòng ngồi. Các mặt số trên và dưới và đường đua xuyên tâm được phân tách tương ứng, để tải trọng của mỗi hàng con lăn có thể được xác định chính xác. Nó có thể chịu tất cả các loại tải cùng một lúc. Đây là một trong bốn sản phẩm có khả năng chịu lực lớn nhất. Các kích thước trục và xuyên tâm là lớn và cấu trúc là chắc chắn. Nó đặc biệt phù hợp cho máy móc hạng nặng đòi hỏi đường kính lớn hơn, chẳng hạn như máy xúc xoay bánh, cần cẩu bánh xe, cần cẩu biển, cần cẩu cảng, bàn xoay vận chuyển nước thép và cần cẩu xe tải trọng tải lớn.

Vòng bi xoay được sử dụng rộng rãi trong ngành công nghiệp. Nó được gọi là "khớp của máy ". Nó là một phần truyền quan trọng của máy móc cần tạo ra chuyển động quay tương đối giữa hai vật thể và lực trục, lực xuyên tâm và thời điểm lật cùng một lúc. Nó đã được sử dụng rộng rãi trong máy móc và các ngành công nghiệp khác. Nếu bạn có các yêu cầu mua hàng có liên quan, vui lòng liên hệ với Xuzhou Wanda Slewing Bear Co.
