Lựa chọn mang cho các ứng dụng tốc độ thấp

Cho dù ứng dụng yêu cầu hoạt động tốc độ cao hay tốc độ thấp, tốc độ vận hành là một cân nhắc quan trọng khi chỉ định Vòng bi. Cần xem xét các đặc điểm chuyển động, độ chính xác xoay, độ cứng, khả năng tải, độ rung và khả năng chống sốc và các yếu tố khác. Nhiều ứng dụng tốc độ thấp yêu cầu sửa đổi vòng bi tiêu chuẩn hoặc thiết kế ổ trục tùy chỉnh.

Trên thực tế, nhiều ứng dụng tốc độ thấp cần sửa đổi vòng bi tiêu chuẩn, thậm chí cả vòng bi tùy chỉnh. Khả năng này tăng khi tốc độ giảm. Trong trường hợp này, nhà thiết kế sẽ tham khảo ý kiến ​​nhà sản xuất ổ trục chuyên nghiệp. Chỉ định các yêu cầu hiệu suất, tải, kích thước và giới hạn trọng lượng của bạn (và bất kỳ yêu cầu nào khác) và có nhà sản xuất làm việc cho bạn dựa trên kinh nghiệm của chính nó.

· Định nghĩa vòng bi tốc độ thấp

· Vòng bi tốc độ thấp điển hình

· Các yêu cầu thực hiện

Định nghĩa vòng bi tốc độ thấp

Các điều kiện động xác định thiết kế ổ trục được biểu thị bằng tốc độ tuyến tính hoặc tốc độ tuyến tính cao độ trên đường cao tốc. Tốc độ đường dốc dưới 500 fpm thường được coi là tốc độ thấp, trong khi FPM 500 đến 3.000 là tầm trung. FPM hơn 3.000 được coi là tốc độ cao.

Nhưng hãy nhớ rằng tốc độ tuyến tính thấp không nhất thiết có nghĩa là tốc độ góc thấp. Vòng bi tốc độ thấp có đường kính nút nhỏ hơn 1,9 inch có thể xoay với tốc độ 1.000 vòng / phút. Mặt khác, nếu đường kính đường cao độ lớn hơn nhiều (ví dụ: 65 inch), ổ trục được coi là tốc độ thấp chỉ chịu khi vận tốc góc nhỏ hơn 30 vòng / phút.

Vòng bi tốc độ thấp điển hình

Một loạt các vòng bi có thể được sử dụng trong các ứng dụng tốc độ thấp, nhưng vòng bi phần mỏng và vòng bi xoay là hai loại phổ biến nhất.

Vòng bi mặt mỏng là một giải pháp tốt khi các tiêu chuẩn thiết kế kết hợp các giới hạn không gian nghiêm ngặt với các yêu cầu về trọng lượng nhẹ, độ cứng cao và định vị chính xác. Vòng bi mặt cắt mỏng thường được cung cấp dưới dạng tiếp xúc xuyên tâm, tiếp xúc góc và tiếp xúc bốn điểm.

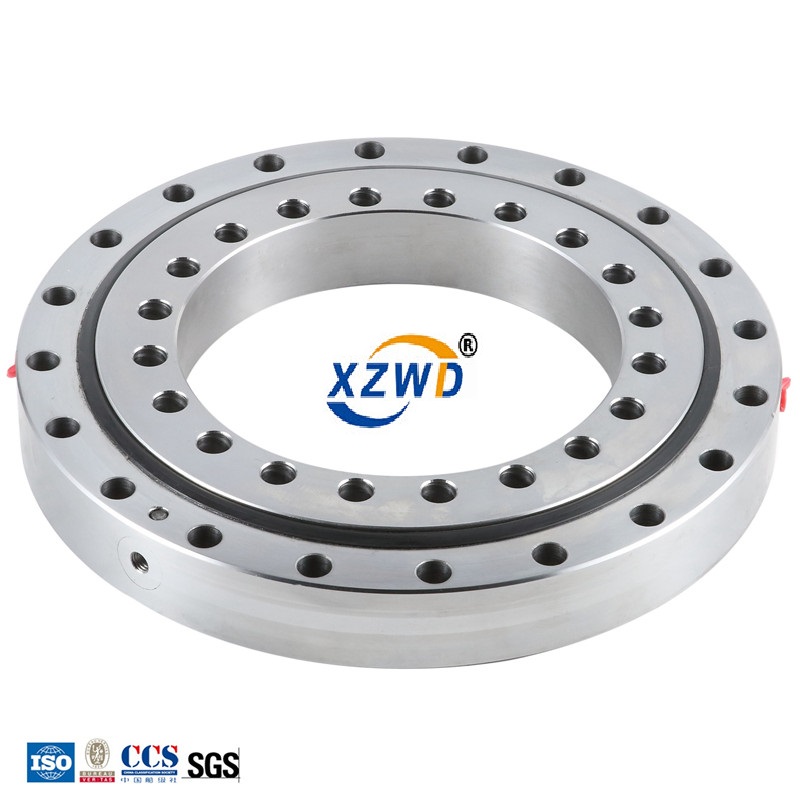

Vòng bi xoay thường là ổ trục đường kính lớn, có thể mang cả tải trọng xuyên tâm, lực đẩy và mô -men xoắn khi xoay cấu trúc trên một đế cố định. Các ứng dụng bao gồm cần cẩu và giá đỡ súng. Những vòng bi này thường có vô số lượng quay chậm, không liên tục hoặc xoay một phần. Họ có thể có các quả bóng đơn hoặc nhiều hàng và các yếu tố con lăn.

Các yêu cầu thực hiện

Mặc dù tiêu chuẩn hiệu suất của ổ trục tốc độ thấp gần giống với ổ trục tốc độ cao, nhưng yêu cầu hiệu suất không thể nói là giống nhau.

Đặc điểm chuyển động là yếu tố chính trong việc xác định liệu phải chú ý đặc biệt để bôi trơn bề mặt ổ trục vì chúng thay đổi rất nhiều và bôi trơn thường trở nên khó khăn hơn khi tốc độ giảm. Một số vòng bi tốc độ thấp hoạt động trong chuyển động không liên tục, một số trong chuyển động dao động và một số trong chuyển động liên tục.

Độ cứng là một yếu tố quan trọng khác cho các ứng dụng tốc độ thấp. Có nhiều yếu tố ảnh hưởng đến độ cứng, bao gồm cấu hình của vòng bi, đường kính, lực giả và cách hỗ trợ chúng. Để có độ chính xác tối đa, các giới hạn độ cứng phải được chỉ định ở chế độ xuyên tâm, trục hoặc góc.

Độ rung và khả năng chống va đập có thể ảnh hưởng đến tuổi thọ dài ở tốc độ thấp, mặc dù tải trọng này là kết quả của các lực bên ngoài hơn là sự mất cân bằng của khối lượng xoay hoặc các thành phần không chính xác. Ngoài ra, ổ trục chịu rung động có thể yêu cầu các biện pháp bôi trơn đặc biệt để ngăn chặn sự ăn mòn/hao mòn.
