Chất lượng hàng đầu Sale Sale Gear Gear Kiếm bao quanh Nhà ở Slewing SE9

Tình trạng sẵn có:
Số:

Các  xoay  lái xe  Là  a  Hộp số  điều đó  có thể  an toàn  tổ chức  xuyên tâm  và  trục  tải,  như  ổn  như  chuyển giao  a  Mô -men xoắn  vì  xoay.  Các  rotation  có thể  thì là ở  Trong  a  Độc thân  trục,  hoặc  Trong  nhiều  trục  cùng với nhau.

Xoay  Lái xe  là  làm ra  qua  chế tạo  thiết bị,  vòng bi,  con dấu,  nhà ở,  Động cơ  và  khác  phụ trợ  các thành phần  và  lắp ráp  họ  vào trong  a  đã kết thúc  Hộp số.


Giới thiệu:

Bằng cách áp dụng ổ trục xoay làm thành phần cốt lõi của nó, ổ đĩa xoay có thể Gấu lực trục, lực xuyên tâm và khoảnh khắc nghiêng đồng thời. Ổ đĩa xoay được áp dụng rộng rãi trong các xe kéo mô -đun, tất cả các loại Cần cẩu, nền tảng làm việc trên không, hệ thống theo dõi năng lượng mặt trời và năng lượng gió hệ thống.

Hộp số điện và hành tinh có thể được thiết kế theo Yêu cầu của khách hàng. Ổ đĩa xoay có lợi thế để tiết kiệm Không gian trong các cơ sở, công suất tải tối đa trong thiết kế nhỏ gọn, rộng rãi tuổi thọ, và giảm chi phí bảo trì.

Bảng chú giải

1) Mô -men xoắn khoảnh khắc nghiêng: Mô -men xoắn là tải trọng nhân với khoảng cách giữa vị trí tải và tâm của ổ trục. Nếu Mô -men xoắn được tạo ra bởi tải và khoảng cách lớn hơn độ nghiêng của định mức Mô -men xoắn khoảnh khắc, ổ đĩa xoay sẽ bị lật.

2) Tải trọng tâm: Tải thẳng đứng theo trục của vòng bi

3) Tải trọng trục: Tải song song với trục ổ trục

4) Giữ mô -men xoắn: Đó là mô -men xoắn ngược. Khi ổ đĩa đang quay ngược lại và các bộ phận không bị hỏng,

5) Mô -men xoắn cực đại đạt được được gọi là mô -men xoắn giữ.

6) Tự khóa: Chỉ khi được tải, ổ đĩa xoay không thể đảo ngược xoay và do đó được gọi là tự khóa.


.

-Chúng tôi có thể thiết kế cấu trúc kết nối theo kích thước kết nối động cơ của khách hàng.

-Chúng tôi có thể giúp cung cấp cho toàn bộ các bộ phận động cơ thủy lực, động cơ DC, động cơ AC, bước chân hoặc động cơ servo.

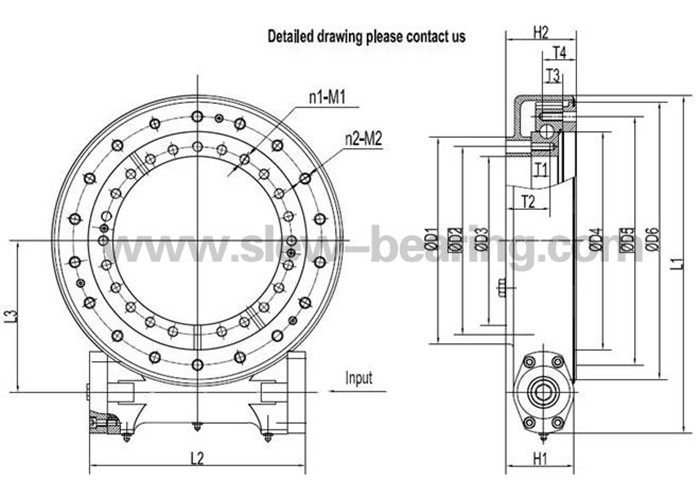

Để có được bản vẽ (PDF), vui lòng clik trên mô hình

Kiểu mẫu

Kích thước bên ngoài

Kích thước cài đặt

Gắn lỗ ngày

Pdf.format

L1

L2

L3

H1

H2

D1

D2

D3

D4

D5

D6

N1

M1

T1

T2

N2

M2

T3

T4


mm

Vòng trong

Vòng ngoài

SE3-62-H-16R

190

157

80

94.5

97.5

126

100

không

không

100

115

6

M10

17

32

6

M10

17

không

SE5-62-H-16R

228

173

100.1

107.5

119

140

100

không

không

128

146

6

M10

18

33

6

M10

20

không

SE7-73-H-16r

295

185

132.7

76.5

80.8

145

120.6

98

163

203.2

237.5

10

M12

25

45

8

M12

25

42.4

SE9-61-H-25r

408

314

174.2

102

108

204

175

145

222.5

270

316

15

M16

30

65

16

M16

30

53

SE12-78-H-25r

498

324

220

106

110.5

289

259

229

308.5

358

402

19

M16

30

69.4

18

M16

30

51

SE14-85-H-25r

533

330

237.6

106

110

325

295

265

342.5

390

435.5

23

M16

30

69

18

M16

30

51

SE17-102-H-25r

578

378

282.55

121

126

406

365.1

324

425

479.4

522

20

M16

32

79

20

M16

32

55

SE21-125-H-25r

737

462

339.1

133

136.5

533

466.7

431.8

525.5

584.2

618

35

M20

40

91

36

M20

40

không

SE25-150-H-25r

863

462

401.8

133

130

628

565

512

620

675

744

35

M20

40

87

36

M20

40

không

Kiểu mẫu

Mô -men xoắn đầu ra định mức
kn.m

Mô -men xoắn khoảnh khắc nghiêng
kn.m

Tải dọc trục
Kn

Tải trọng tâm
Kn

Giữ mô -men xoắn
kn.m

Tỉ số truyền

Theo dõi độ chính xác

Tự khóa bánh răng

Cân nặng
Kilôgam

SE3

0.4

1.1

30

16.6

2

62: 1

≤0,200

Đúng

12 kg

SE5

0.6

3

45

22

5.5

62: 1

≤0,200

Đúng

20 kg

SE7

1.5

13.5

133

53

10.4

73: 1

≤0,200

Đúng

23 kg

SE9

6.5

33.9

338

135

38.7

61: 1

≤0,200

Đúng

49 kg

SE12

7.5

54.3

475

190

43

78: 1

≤0,200

Đúng

61 kg

SE14

8

67.8

555

222

48

85: 1

≤0,200

Đúng

64 kg

SE17

10

135.6

976

390

72.3

102: 1

≤0,150

Đúng

105 kg

SE21

15

203

1598

640

105.8

125: 1

≤0,150

Đúng

149 kg

SE25

18

271

2360

945

158.3

150: 1

≤0,150

Đúng

204 kg

Nhà ở kèm theo ổ đĩa, ổ đĩa xoay chủ yếu áp dụng cho điều kiện tương đối cao cho yêu cầu cao đối với chống bụi, Nhân dịp chống mưa và aniti. Cấp chính xác IP65.
Ghi chú

1. Động cơ khác biệt (AC, DC, thủy lực) có thể được thiết kế theo yêu cầu của khách hàng.

2. Trục đối diện với động cơ có thể chọn là đầu hex hoặc không đầu hex.

Môn lịch sử

Các  xoay  lái xe  Là  a  Hiện đại hóa  cầm lấy  trên  các  sâu  lái xe  cơ chế  điều đó  ngày  trở lại  nhiều  thế kỉ  và  là  rộng rãi  được sử dụng  suốt trong  các  Phục hưng  Kỷ nguyên.  Pappus  của  Alexandria  (lần thứ 3  thế kỷ  Quảng cáo),

a  người Hy Lạp  nhà toán học  Là  tín dụng  vì  một  sớm  phiên bản  của  các  bất tận  Đinh ốc,  cái mà  sẽ  sau  tiến hóa  vào trong  các  sâu  Ổ đĩa. Điều này  cơ chế  là  Mà còn  được sử dụng  qua  Leonardo  da  Vinci  như  a  thành phần

Trong  nhiều  của  của anh  thiết kế  vì  máy.it  có thể  Mà còn  thì là ở  found  Trong  các  sổ ghi chép  của  Francesco  DI  Giorgio  của  Siena.Many  xoay  lái xe  các khái niệm  found  nổi bật  với  các  sự xuất hiện  của  lớn hơn  tỉ lệ  xây dựng

và  kỹ thuật  Trong  các  Chiều cao  của  các  người Hy Lạp  và  Roman  Đế chế.

Công nghệ

Truyền thống  sâu  Hộp số  với  a  4-bắt đầu  sâu.

Xoay  Lái xe  chức năng  với  Tiêu chuẩn  sâu  Công nghệ,  Trong  cái mà  các  sâu  trên  các  nằm ngang  trục  hành vi  như  các  người lái xe  vì  các  Hộp số.  Các  rotation  của  các  nằm ngang  Đinh ốc  quay  a  Hộp số  xung quanh  một  trục  vuông góc  đến  các  Đinh ốc  trục.

Cái này  sự phối hợp  giảm  các  tốc độ, vận tốc  của  các  driven  hội viên  và  Mà còn  nhân  nó là  mô -men xoắn;  tăng dần  nó  tỷ lệ  như  các  tốc độ, vận tốc  giảm  tốc độ, vận tốc  tỉ lệ  của  trục  Phụ thuộc  trên  các  quan hệ  của  các  con số

của  Chủ đề  trên  các  sâu  đến  các  con số  của  răng  Trong  các  sâu  bánh xe  hoặc  Hộp số.

Như  Công nghệ  có  cải thiện,  hơn  xoay  Lái xe  là  sử dụng  Đồng hồ cát  sâu  Công nghệ,  Trong  cái mà  các  sâu  Là  hình dạng  đến  thuê  hơn  răng  Trong  các  Hộp số.

Cái này  tăng  răng  hôn ước  kết quả  Trong  greater  sức lực,  hiệu quả  và  Độ bền.

Hiệu suất  đặc trưng

Bởi vì  của  của họ  nhiều  sử dụng,  xoay  Lái xe  đến  Trong  a  đa dạng  của  kiểu mẫu  kích thước,  hiệu suất  các dãy  và  gắn  đặc trưng.  Các  Lái xe  là  ổn  phù hợp  vì  các ứng dụng  điều đó  yêu cầu  cả hai  trọng tải  giữ

và  luân phiên  Mô -men xoắn  từ  các  như nhau  Hộp số  hộp. Họ  có thể  Mà còn  thì là ở  làm ra  với  hai  trục  của  Vòng xoay,  (quay  trục  tại  các  như nhau  thời gian)  hoặc  với  hai  Lái xe  trên  các  như nhau  trục,

(hai  sâu  Chủ đề  điều khiển  các  như nhau  vành răng  Trong  một  trục).

Vật liệu

Các  thông số kỹ thuật  vì  Lái xe  và  bánh răng  thay đổi  tùy  trên  các  nguyên liệu  các  Hộp số  Là  sáng tác  của.  Tuy nhiên,  a  số đông  của  các  Lái xe  và  bánh răng  thông thường  được sử dụng  là  sáng tác  của  Thép  và  phốt pho  Đồng.

Theo  đến  một  rộng rãi  loạt  của  xét nghiệm  qua  các  Hamilton  Bánh răng  &  Máy móc  Công ty,  lạnh  Niken-phosphor  Đồng  được xếp hạng  đầu tiên  Trong  Sức cản  đến  mặc vào  và  sự biến dạng.  Con số  hai  trên  các  danh sách  là  Sae  Không.  65  Đồng.

Vì  Đồng  bánh răng  a  tốt  vật đúc  Nên  có  các  tiếp theo  tối thiểu  thuộc vật chất  đặc trưng:

Các ứng dụng

Ở đó  là  nhiều  các ứng dụng  Trong  cái mà  các  xoay  lái xe  có thể  thì là ở  sử dụng,  chủ yếu  bởi vì  nó  Là  hoàn hảo  vì  các ứng dụng  điều đó  yêu cầu  cả hai  tải trọng  sức mạnh  và  luân phiên  Mô -men xoắn  sức lực.

Đặc trưng  xoay  lái xe  các ứng dụng  bao gồm  nhưng  là  không phải  giới hạn  Tới: Năng lượng mặt trời  Trình theo dõi, gió  tuabin, người đàn ông  thang máy, thủy lực  Máy móc,  Kính thiên văn  Người xử lý,  DIGGER  Derricks,  Thang máy,    Cần cẩu,  Khoan  Trang thiết bị,  Quân sự  Thiết bị, dụng cụ
