Chất lượng cao bốn điểm tiếp xúc với vòng bi cho các phương tiện nền tảng trên không

Các tải trọng và điều kiện làm việc được xác định và thu thập bởi khách hàng trong danh mục của chúng tôi. Bộ phận Kỹ thuật XZWD của chúng tôi để chọn sản phẩm phù hợp nhất.

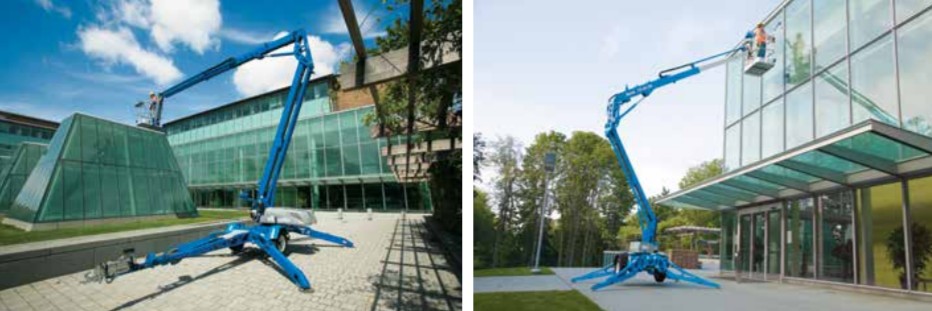

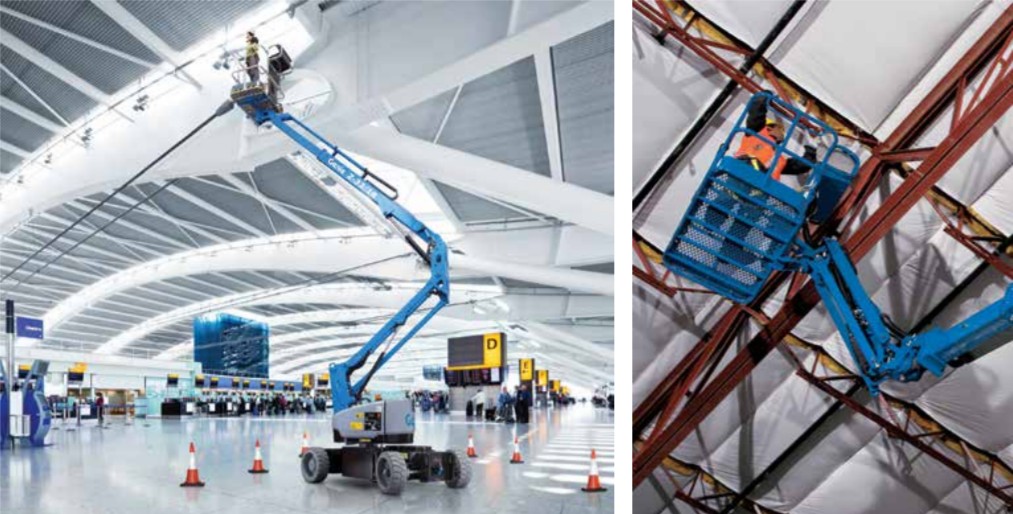

Độ cứng & tải trước của vòng xoay Wanda là một giải pháp hoàn hảo cho các phương tiện nền tảng trên không cao nhất. Những ứng dụng này đòi hỏi độ chính xác trong việc điều động và an toàn trong khi làm việc trong môi trường khó khăn phải chịu gió. Đặc biệt đối với Firetrucks, độ cứng cao nhất đảm bảo hiệu quả cao nhất trong các công trình.

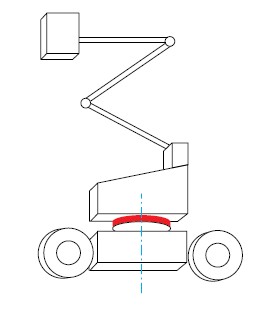

Đối với các phương tiện trên không, Usuall đã sử dụng một hàng bốn điểm tiếp xúc với vòng xoay với kích thước khoảng cách trung tâm từ 300mm đến 700mm. Danh sách kích thước chi tiết như dưới đây:

Một hàng bốn điểm tiếp xúc với vòng bi xoay

(01 Series) Thiết bị bên ngoài

Các vòng xoay bóng tiếp xúc bốn điểm duy nhất được cấu tạo bởi hai vòng ngồi, thiết kế cấu trúc nhỏ gọn và trọng lượng nhẹ, tiếp xúc với bóng thép với đường đua tròn ở bốn điểm; nó có thể chịu được Lực trục, lực xuyên tâm và thời điểm nghiêng cùng một lúc.

Nó có thể được sử dụng cho băng tải xoay, thao tác hàn, ánh sáng & Cần trục trung bình, máy xúc và máy móc xây dựng khác.

Tyussle: Ball Ball mang thiết bị bên ngoài

Wight/kg: 24-2800

Điểm mạnh: Vị trí của núm vú dầu có thể thay đổi theo ứng dụng của người dùng.

Đăng kí:

1.  máy móc thực phẩm,

2. Máy móc

3. Máy móc môi trường, v.v.

Để có được bản vẽ (PDF), xin vui lòng Clik trên mô hình.

Không	Thiết bị bên ngoài	Kích thước (mm)			Kích thước gắn (mm)						Kích thước cấu trúc (mm)					Dữ liệu thiết bị					Lực lượng thiết bị 10^4 kN		trọng lượng            Kilôgam
		D	d	H	D1	D2	n	Φ	DM	L	N1	D3	D1	H1	h	b	x	M	De	z	N	T
1	011.20.200.	280	120	60	248	152	12	16	M14	28	2	201	199	50	10	40	0	3	300	98	1.5	2.1	24
2	011.20.224.	304	144	60	272	176	12	16	M14	28	2	225	223	50	10	40	0	3	321	105	1.5	2.1	25
3	011.20.250.	330	170	60	298	202	18	16	M14	28	2	251	249	50	10	40	0	4	352	86	2.1	2.8	30
4	011.20.280.	360	200	60	328	232	18	16	M14	28	2	281	279	50	10	40	0	4	384	94	1.5	2.8	34
5	011.25.315.	408	222	70	372	258	20	18	M16	32	2	316	314	60	10	50	0	5	435	85	2.9	4.4	52
6	011.25.355.	448	262	70	412	298	20	18	M16	32	2	356	354	60	10	50	0	5	475	93	2.9	4.4	59
7	011.25.400.	493	307	70	457	343	20	18	M16	32	2	401	399	60	10	50	0	6	528	86	3.5	5.3	69
8	011.25.450.	543	357	70	507	393	20	18	M16	32	2	451	449	60	10	50	0	6	576	94	3.5	5.3	76
9	011.30.500.	602	398	80	566	434	20	18	M16	32	4	501	499 498	70	10	60	0.5	5	629	123	3.7	5.2	85
	012.25/30.500																	6	628.8	102	4.5	6.2
10	011.30.560.	662	458	80	626	494	20	18	M16	32	4	561	559 558	70	10	60	0.5	5	689	135	3.7	5.2	95
	012.25/30.560																	6	688.8	112	4.5	6.2
11	011.30.630.	732	528	80	696	564	24	18	M16	32	4	631	629 628	70	10	60	0.5	6	772.8	126	4.5	6.2	110
	012,25/30.630																	8	774.4	94	6	8.3/8.2
12	011.30.710.	812	608	80	776	644	24	18	M16	32	4	711	709 708	70	10	60	0.5	6	850.8	139	4.5	6.2	120
	012,25/30.710																	8	854.4	104	6	8,9/8.3
13	011.40.800.	922	678	100	878	722	30	22	M20	40	6	801	798	90	10	80	0.5	8	966.4	118	8	11.1	220
	012.30/40.800																	10	968	94	10	14.1/14

Ghi chú:

1. N1 là nos của các lỗ bôi trơn.oil Cup M10 × 1JB/T7940.1 ~ JB/T7940.2. Vị trí của núm vú dầu có thể thay đổi Theo ứng dụng của người dùng.

2. Thay đổi n-φcan thành lỗ khai thác, đường kính của lỗ khai thác là m, độ sâu là 2m.

3. Lực răng tiếp tuyến ở dạng là lực răng tối đa, lực răng tiếp tuyến danh nghĩa là 1/2 của tối đa.

4. "K " là hệ số giảm phụ lục.

Của chúng ta Thiết kế đặc biệt mang lại vòng bi rất nhỏ gọn, điều này rất cần thiết cho điều này Sản phẩm. Kiểm soát quy trình của chúng tôi cung cấp cho khách hàng một giải pháp rất đơn giản để thiết lập bánh răng để tiết kiệm thời gian trong quá trình gắn máy móc.

Vòng xoay, kết hợp độ cứng và tích hợp của các chức năng ổ trục, xoay và buộc
yêu cầu của ứng dụng này. Wanda đang phát triển một loạt các vòng xoay mới để cải thiện hơn nữa sự phù hợp.
