Cấu trúc cơ bản của ổ trục xoay là gì?

Sự phát triển nhanh chóng về kinh tế và xã hội hiện tại trong nhiều quy trình xây dựng kỹ thuật lớn sẽ được áp dụng cho Vòng bi xoay, chủ yếu được điều khiển bởi các lỗ quay, lắp các lỗ và thiết bị niêm phong, dầu bôi trơn và các thành phần khác, có thể chịu được lực trục và lực hướng tâm và lật ngược khoảnh khắc, từ trái sang phải vào vòng ngoài, băng keo, cơ thể lăn, cùng với nhiều cắm, cắm pin, mảnh cách ly hoặc lồng, nó được sử dụng rộng rãi trong nhiều ngành công nghiệp trong thế giới thực. Bài viết này sẽ giới thiệu cấu trúc cơ bản của ổ trục.

Dưới đây là những điểm chính của bài viết:

• Cấu trúc cơ bản của ổ trục xoay

• Cấu trúc cơ bản của vòng bi tiếp xúc bốn điểm đơn hàng

• Cấu trúc cơ bản của ổ trục hình cầu loại trừ kép

• Cấu trúc cơ bản của ổ trục lăn chéo hàng đơn hàng

• Cấu trúc cơ bản của ổ trục lăn ba hàng

• Cấu trúc cơ bản của loạt bi nhẹ

• Cấu trúc cơ bản của vòng bi tiếp xúc bốn điểm đơn hàng

• Cấu trúc cơ bản của ổ trục lăn chéo hàng đơn hàng

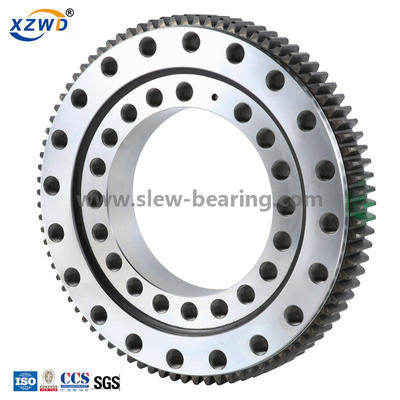

1. Cấu trúc cơ bản của ổ trục

Vòng bi xoay thường bao gồm sâu, vỏ, động cơ và các bộ phận khác. Vì thành phần cốt lõi sử dụng ổ trục xoay, nó có thể mang lực trục, lực xuyên tâm và khoảnh khắc lật cùng một lúc. Vòng bi có nhiều hình thức, nhưng thành phần cấu trúc của nó về cơ bản là giống nhau.

Từ trái và phải là (phần trên):

.

(2) Từ trái và phải là (phần sau):

.

2. Cấu trúc cơ bản của vòng bi tiếp xúc bốn điểm đơn hàng đơn hàng:

Vòng bi xoay bóng tiếp xúc bốn điểm đơn hàng bao gồm hai vòng ngồi, có cấu trúc nhỏ gọn và ánh sáng. Quả bóng thép tiếp xúc với đường ray tròn ở bốn điểm, và nó có thể chịu lực trục, lực xuyên tâm và khoảnh khắc lật cùng một lúc. Băng tải quay, người vận hành hàn, cần cẩu và máy đào vừa và nhỏ và máy móc xây dựng khác có thể được chọn.

3. Cấu trúc cơ bản của ổ trục hình cầu loại trừ kép:

Vòng bi bóng chuyền đôi có ba vòng ngồi, và quả bóng thép và khối cách ly có thể được xả trực tiếp vào đường đua trên và dưới. Theo điều kiện căng thẳng, hai hàng bóng trên và dưới với đường kính khác nhau được sắp xếp. Loại lắp ráp mở này rất thuận tiện. Góc ổ trục của đường vòng cung trên và dưới là 90 °, có thể chịu được lực dọc trục lớn và khoảnh khắc lật. Khi lực xuyên tâm lớn hơn 0. 1 lần lực trục, đường đua phải được thiết kế đặc biệt. Kích thước trục và xuyên tâm của vòng xoay hình cầu chuyển vị kép là lớn và cấu trúc chặt chẽ.

4. Cấu trúc cơ bản của ổ trục lăn chéo hàng đơn hàng:

Vòng bi lăn chéo hàng đơn hàng, bao gồm hai vòng ngồi, cấu trúc nhỏ gọn, trọng lượng nhẹ, độ chính xác sản xuất cao, khoảng cách lắp ráp nhỏ, yêu cầu cao về độ chính xác lắp đặt, sắp xếp chéo của con lăn 1: 1 Lực lượng xuyên tâm cùng một lúc, được sử dụng rộng rãi để nâng và vận chuyển, máy móc kỹ thuật và các sản phẩm quân sự.

5. Cấu trúc cơ bản của ổ trục lăn ba hàng:

Vòng bi lăn ba hàng có ba vòng, tách biệt với đường đua trên và dưới và đường đua xuyên tâm, để tải trọng của mỗi hàng con lăn có thể được xác định một cách chắc chắn. Có thể mang nhiều tải trọng cùng một lúc, nó là bốn loại sản phẩm ở một trong những công suất chịu lực lớn nhất, kích thước trục và xuyên tâm là lớn hơn, cấu trúc chắc chắn, đặc biệt phù hợp với các yêu cầu của máy móc hạng nặng có đường kính lớn, chẳng hạn như bánh xe xô Máy đào, cần cẩu có bánh xe, cần cẩu boong, cần cẩu cảng, nền tảng vận hành thép nóng chảy, máy móc trục trọng tải lớn, v.v.

6. Cấu trúc cơ bản của sê -ri sê -ri hạng nhẹ:

Hình thức cấu trúc của ổ trục ánh sáng giống như của vòng bi phổ biến, có trọng lượng ánh sáng và linh hoạt trong vòng quay.

7. Cấu trúc cơ bản của vòng bi tiếp xúc bốn điểm đơn hàng đơn hàng:

Vòng bi tiếp xúc bốn điểm tiếp xúc bốn điểm bao gồm hai vòng ngồi. Cấu trúc này nhỏ gọn và quả bóng thép tiếp xúc với đường ray tròn ở bốn điểm.

8. Cấu trúc cơ bản của ổ trục lăn chéo hàng đơn hàng:

Vòng bi lăn chéo đơn hàng bao gồm hai vòng ngồi. Nó có cấu trúc nhỏ gọn, độ chính xác sản xuất cao, giải phóng mặt bằng lắp ráp nhỏ và yêu cầu cao cho độ chính xác cài đặt. Các con lăn nằm trong sự sắp xếp chéo 1: 1, có thể chịu lực trục, khoảnh khắc lật và lực xuyên tâm lớn cùng một lúc.

Tôi hy vọng việc giới thiệu bài viết này sẽ giúp bạn hiểu được ổ đĩa xoay. Công ty chúng tôi chuyên sản xuất tất cả các loại ổ trục. Nếu bạn cần ổ trục, xin vui lòng liên hệ với chúng tôi.
