Cách tối ưu hóa hiệu suất ổ trục xoay thông qua cài đặt

Cài đặt a Vòng bi xoay Trong Một cấu trúc thích hợp là rất quan trọng để phân phối tải trọng ổ trục và ứng suất đúng cách. Mà không cần xây dựng đầy đủ, Ổ đỡ trục Hiệu suất có thể bị ảnh hưởng. Hiệu suất của con dấu, bánh răng, bánh răng và bu lông cũng có thể. Vì vậy, vòng xoay cài đặt nên được xem xét sớm trong quá trình thiết kế.

Các yếu tố trong lựa chọn mang

Nhà thiết kế đầu tiên nghĩ tất nhiên là chỉ định kích thước cho vòng xoay. Các nhà sản xuất ổ trục có thể đề xuất kích thước dựa trên tải trọng áp dụng và điều kiện lắp lý tưởng. Ví dụ, trong các thiết bị hạng nặng, nhiệm vụ chính của Vòng bi xoay Và các cấu trúc gắn của chúng là đối phó với tải trọng trong mô men. Tương tự, vòng bi xoay với tích phân bánh răng phải được chọn để đảm bảo đủ xoay Hộp số Sức mạnh và vị trí ổ bánh răng. Một yếu tố khác là mức mở trung tâm của lỗ ổ trục nên lớn như thế nào. Điều này có thể có ảnh hưởng nhiều đến kích thước ổ trục như tải trọng tối đa.

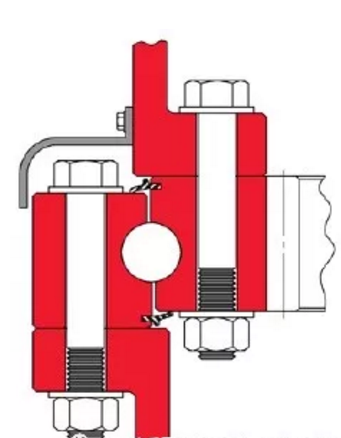

Matting là một sự cân nhắc khác. Mặc dù hầu hết các vòng bi xoay được nhà sản xuất niêm phong, các vỏ thường được khuyến nghị để ngăn ngừa thiệt hại và thâm nhiễm nước. Điều này đặc biệt quan trọng nếu ứng dụng liên quan đến việc làm sạch bằng nước áp suất cao.Bức ảnh cho thấy một sự sắp xếp điển hình.

Cài đặt tính toàn vẹn cấu trúc

Sự cần thiết của sự cứng nhắc trong cấu trúc gắn không thể được nhấn mạnh quá mức. Các nhà thiết kế có kinh nghiệm biết rằng họ nên tránh việc sử dụng vòng bi có dung lượng cao để bù đắp các vết cắt ngắn cho các bề mặt gắn mỏng manh. Nếu cấu trúc ổ đỡ không đủ mạnh để hỗ trợ ổ trục đồng đều và truyền tải trọng tăng lên đến ổ trục, nó không thể bù cho khả năng chịu lực lớn hơn. Hậu quả có thể được xóa ngay lập tức do sự lệch hướng quá mức hoặc Điện trở quay. Đôi khi chúng xuất hiện sau đó, chẳng hạn như hao mòn bánh răng không đồng đều hoặc giảm hiệu suất do tải trọng tập trung.

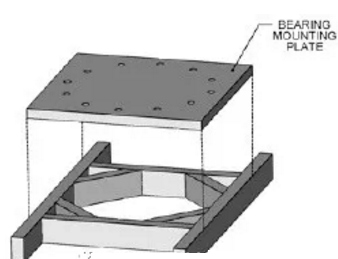

Trong nhiều trường hợp, các nhà thiết kế có thể theo độ dày tấm lắp thép được khuyến nghị bởi nhà sản xuất ổ trục. Loại khuyến nghị này dựa trên kích thước của các phần tử lăn hoặc phần tròn. Một lựa chọn khác là một tấm mỏng hơn được gia cố bằng gussets hoặc thép kênh miễn là cốt thép là đồng đều và đã được thử nghiệm và xác minh. Tránh sử dụng Thin "Các tấm thẳng đứng " dưới vòng bi. Họ thường chỉ cung cấp hỗ trợ cứng nhắc ở các khu vực địa phương, điều này gây thêm áp lực cho việc sửa chữa bu lông và các yếu tố lăn.
