Vòng bi bốn điểm làm ba nhiệm vụ trong khi tiết kiệm không gian

Vòng bi bốn điểm là một cấu trúc có thể tách rời và một ổ trục duy nhất có thể thay thế vòng bi tiếp xúc góc bằng kết hợp phía trước hoặc kết hợp phía sau.

Vòng bi bốn điểm có thể chịu được tải trọng xuyên tâm và tải trọng trục hai chiều, và có thể giới hạn sự dịch chuyển trục theo cả hai hướng, nhưng chiếm ít không gian trục hơn so với vòng bi tiếp xúc góc hai hàng hiện tại.

So với các vòng bi khác, vòng bi bốn điểm có độ thanh thải trục nhỏ hơn và tốc độ giới hạn cao hơn khi độ thanh thải xuyên tâm là như nhau.

Vòng bi bốn điểm phù hợp để chịu tải trọng trục tinh khiết hoặc tải trọng kết hợp trục và hướng tâm chủ yếu dựa trên tải trọng trục. Vì nó là một vòng nửa bên trong một nửa, số lượng bóng được tải tăng và nó có khả năng mang theo lớn hơn.

· Vòng bi bốn điểm chịu trách nhiệm ba lần trong khi tiết kiệm không gian

· Ưu điểm quan trọng của vòng bi bốn điểm

· Lựa chọn vật liệu của vòng bi bốn điểm

Vòng bi bốn điểm chịu trách nhiệm ba trong khi tiết kiệm không gian

Vòng bi tiếp xúc bốn điểm có thể dễ dàng xử lý tải trọng xuyên tâm, tải trọng lực và tải mô men đồng thời, điều này đơn giản hóa thiết kế cơ học vì nó có thể xử lý cả ba tải đồng thời. Chúng chủ yếu được sử dụng cho các ứng dụng tốc độ chậm đến trung bình hoặc các ứng dụng trong đó chuyển động dao động chiếm ưu thế.

Bởi vì hình học bóng duy nhất có thể tạo ra hai lần điểm tiếp xúc, vòng bi tiếp xúc bốn điểm có thể mang trọng lượng xuyên tâm, lực đẩy và mô men riêng lẻ hoặc trong bất kỳ sự kết hợp nào. Nó có một hàng bóng với vòng bên trong và bên ngoài. Các rãnh bóng được tạo ra từ hai trung tâm, mỗi bán kính lớn hơn một chút so với bán kính bóng. Góc tiếp xúc thường là 35 ° so với đường tâm xuyên tâm, nhưng nó có thể được thay đổi để phù hợp với ứng dụng.

Lợi thế quan trọng

Vòng bi tiếp xúc bốn điểm đặc biệt hiệu quả trong các ứng dụng trong đó tỷ lệ đường kính của phần tử quay với chiều dài trục cao. Hầu hết đều có khẩu độ lớn hơn so với tỷ lệ kích thước mặt cắt ngang: tỷ lệ càng lớn, độ dày càng mỏng và linh hoạt hơn của mỗi vòng ghế. Vòng bi phần mỏng có kích thước từ 1 "đến 40 " O và vòng bi xoay D -s nằm trong khoảng từ 4 "đến 178 " O.D.

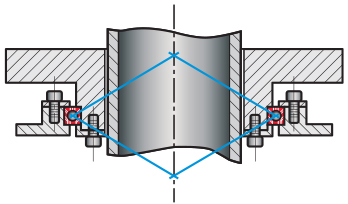

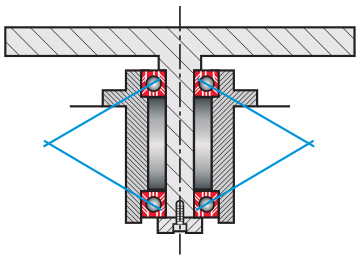

Hình 1 và 2 cho thấy có thể lưu được bao nhiêu không gian bằng cách thay thế hai vòng bi bằng một ổ trục tiếp xúc bốn điểm. Thiết kế bàn xoay trong Hình 1 có một cột trung tâm truyền thống được hỗ trợ bởi hai vòng bi. Loại bỏ cột trung tâm (Hình 2) làm giảm chiều cao và trọng lượng của bảng và giải phóng không gian cho các thành phần khác. Không có trụ cột, trụ cột sẽ không làm chệch hướng.

Lựa chọn vật chất

Vòng bi tiếp xúc bốn điểm thường được làm bằng vật liệu ổ trục chống ma sát truyền thống, nhưng giống như các vòng bi khác, quyết định vật chất cuối cùng được xác định bởi ứng dụng. Hợp kim carbon cao 52100 và thép không gỉ 440C là những lựa chọn phổ biến để dập tắt. Khi cần có độ cứng chọn lọc (ví dụ, khi ổ trục có các tính năng tích hợp như mặt bích và bánh răng), các tùy chọn bao gồm làm nóng hoặc làm cứng cảm ứng. Đối với điều này, các hợp kim như 8620, 4340, 4150 và 1552 có thể được sử dụng. Tất cả các bộ phận có thể được làm cứng đến RC 58 để đạt được công suất tải 100% và tuổi thọ cao nhất. (Ở RC 50, công suất giảm xuống khoảng 50%và tại RC 45, công suất giảm xuống dưới 30%.)

Hình 1

Hình 2
