Làm thế nào để cài đặt hỗ trợ xoay một cách chính xác?

Mô tả Sản phẩm

Vòng bi xoay được sử dụng rộng rãi trong Máy móc kỹ thuật, máy móc cảng, luyện kim, bảo vệ môi trường và các ngành công nghiệp khác. Chúng có thể chịu lực trục, lực xuyên tâm và thời điểm lật đồng thời, với cấu trúc nhỏ gọn và hiệu suất đáng tin cậy. Các loại cấu trúc chính là Bóng liên lạc bốn điểm một hàng loại, Bóng hai hàng loại, Con lăn chéo Loại và Con lăn ba hàng loại.

Xuzhou Wandaslewing mang bộ phận công nghệ

đưa ra những lời khuyên sau đây.

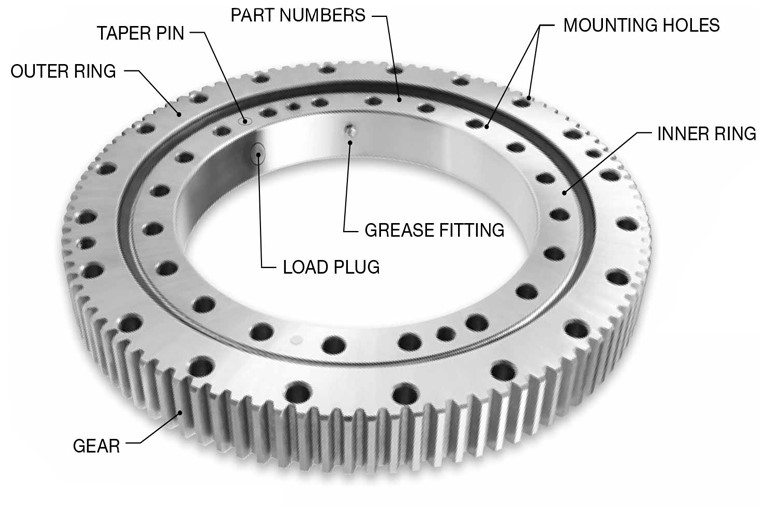

Nhận biết

1. Nhãn mác:

Nhãn được đặt trên vòng ngoài hoặc lỗ bên trong của vòng bên trong của ổ trục.

Nó nằm trên vòng bên trong của vòng ngoài hoặc vòng bên trong của ổ trục và nó chỉ ra loại, số sản phẩm, nhà sản xuất, v.v. của ổ trục.

1. Đánh dấu:

Vành đai mềm làm dập tắt dây đai mềm được đánh dấu bằng "s " và chạm vào bề mặt cơ sở không cài đặt (nếu có một phích cắm, nó được đặt trên lỗ cắm). Dây đai phải được đặt trong Vùng tải không đổi không tuân thủ trong quá trình cài đặt.

Ba răng với bước nhảy lớn nhất của bánh răng được đánh dấu bằng sơn màu đỏ hoặc màu xanh lá cây. Điều chỉnh khoảng cách giữa phía răng của bánh răng và bánh răng trong quá trình lắp đặt.

Các bước cài đặt

1. Trước khi cài đặt:

(1) Xác nhận rằng vòng bi xoay được cài đặt phù hợp với các yêu cầu về đơn đặt hàng hợp đồng.

(2) Xác nhận rằng bạn đã nhận được vòng xoay trong quá trình vận chuyển mà không bị hỏng, ảnh hưởng đến hiệu suất.

(3) Xác nhận rằng lỗ dầu phù hợp với phương pháp tiếp nhiên liệu của vật chủ.

(4) Đảm bảo rằng việc cài đặt vòng bi xoay không gây ra bất kỳ yếu tố không an toàn nào.

2. Yêu cầu khung cài đặt

.

(2) Khung gắn phải có đủ độ cứng để ngăn chặn ổ trục biến dạng và ảnh hưởng đến hiệu suất của nó.

.

(4) Độ lệch của mặt phẳng chỉ được phép giảm dần hoặc tăng, và nó không được phép giảm hoặc tăng đột ngột để tránh tải cực đại.

3. Cài đặt

. Nếu có một khoảng cách, hãy sử dụng một độ phẳng để ngăn chặn biến dạng của ổ trục sau khi các bu lông được siết chặt.

.

.

.

(5) Máy giặt bu lông lắp phải là máy giặt phẳng và bình tĩnh. Không sử dụng vòng đệm lò xo.

(6) Bu lông lắp phải có lực giả đầy đủ là 0,7 lần giới hạn năng suất của vật liệu bu lông. Sử dụng cờ lê mô -men xoắn trong quá trình cài đặt.

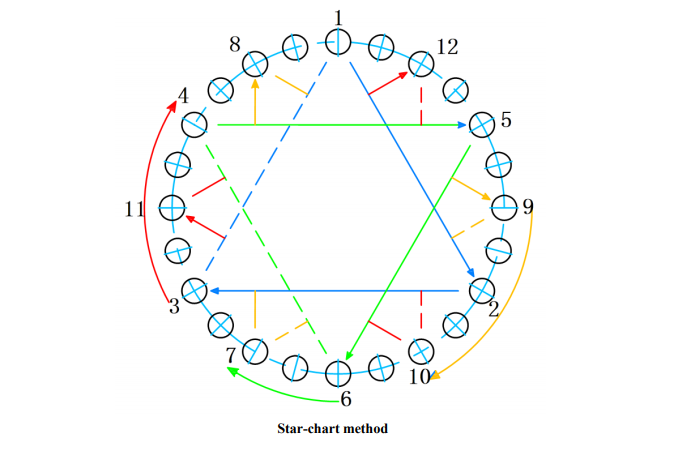

(7) Việc thắt chặt các bu lông gắn phải được thực hiện đối xứng và liên tục theo hướng 180 ° cho đến khi tất cả các bu lông được thắt chặt. Đảm bảo rằng các bu lông trên chu vi có cùng tải trước.

4. Sau khi tái định cư

(1) Kiểm tra xem các bánh răng có can thiệp không.

(2) Kiểm tra xem các bu lông có được thắt chặt hay không.

(3) Xác định xem hoạt động có bình thường hay không.
