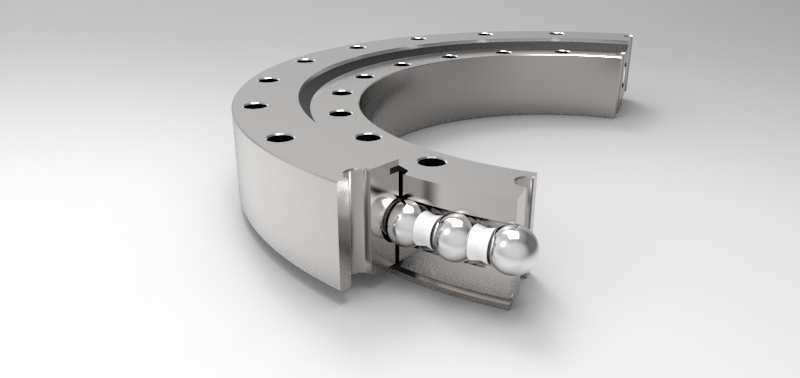

Cấu trúc cơ bản của vòng xoay

Các vòng xoay giống như các vòng bi thông thường khác. Nó có các yếu tố lăn và mặt đua, nhưng sự khác biệt là vòng xoay có nhiều đặc điểm khác nhau:

1. Kích thước của Vòng bi xoay tương đối lớn, đường kính của nó thường là 0,2-10 mét và một số đường kính lớn hơn 40 mét.

2. Vòng bi xoay thường phải chịu nhiều tải, không chỉ lực trục và lực xuyên tâm, mà cả thời điểm nghiêng lớn hơn. Do đó, một bộ ổ trục xoay thường hoạt động như một số bộ vòng bi thông thường.

3. Tốc độ chạy của ổ trục xoay rất thấp, thường dưới 50 vòng quay mỗi phút. Trong nhiều trường hợp, ổ trục xoay không thực hiện hoạt động liên tục, mà chỉ quay qua lại trong một góc, tương đương với cái gọi là "Vòng bi xoay ".

4. Cũng có sự khác biệt lớn giữa vòng bi xoay và vòng bi lăn về vật liệu và quá trình xử lý nhiệt.

5. Nói chung, ổ trục xoay được trang bị vong banh cho ổ đĩa xoay và thiết bị niêm phong để phòng chống bụi.

6. Phương pháp cài đặt là khác nhau. Vòng xoay không có tay áo trên trục lõi và được cài đặt trong hộp ổ trục như vòng bi thông thường, nhưng được cố định ở các hỗ trợ trên và dưới bởi các ốc vít.

Vòng xoay là một loại ổ trục cực lớn có thể chịu tải toàn diện. Bởi vì hình dạng của nó giống như một tấm, nó cũng được gọi là "ổ trục". Nó có thể chịu tải trọng trục lớn hơn, tải trọng xuyên tâm và khoảnh khắc nghiêng, và có thể thay thế một số vòng bi thông thường. Sự kết hợp của các chức năng. Nói chung là phù hợp cho các thiết bị cơ học mang thời gian đảo ngược lớn cho chuyển động xoay tương đối, nó là một loại kết hợp Mang với hiệu quả cao và khả năng tải cao.

Do đó, do tính chất đặc biệt của ổ trục và lý do khác, ổ trục xoay đã được áp dụng trong nhiều lĩnh vực ở mức độ lớn hơn.
