Cấu trúc cơ bản của ổ đĩa xoay là gì?

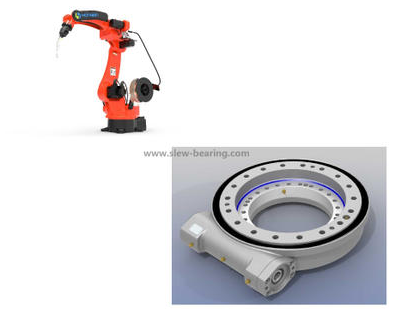

Ổ đĩa xoay được sản xuất bằng cách sản xuất bánh răng, vòng bi, hải cẩu, nhà ở, động cơ và các bộ phận phụ trợ khác và lắp ráp chúng thành một hộp số hoàn chỉnh. Bài viết này sẽ giới thiệu cấu trúc cơ bản của ổ đĩa xoay là gì.

Các điểm kiến ​​thức sau được liệt kê dưới đây:

Cấu trúc cơ bản của ổ đĩa xoay

Thiết bị hỗ trợ ổ đĩa xoay

Phần chính của ổ đĩa xoay

Các thông số kỹ thuật cho các ổ đĩa và bánh răng thay đổi tùy thuộc vào vật liệu mà bánh răng bao gồm. Tuy nhiên, phần lớn các ổ đĩa và bánh răng thường được sử dụng bao gồm bằng đồng bằng thép và phốt pho. Theo một loạt các thử nghiệm rộng rãi của, đồng icl-phosphor lạnh được xếp hạng đầu tiên trong khả năng chống hao mòn và biến dạng.

1. Cấu trúc cơ bản của ổ đĩa xoay

Ổ đĩa xoay thường bao gồm hai phần: hỗ trợ xoay và ổ đĩa. Thiết bị hỗ trợ xoay được sử dụng để kết nối phần xoay của cần trục với phần không phải và để cung cấp các ràng buộc theo yêu cầu của chuyển động để đảm bảo phần xoay có chuyển động nhất định. Đồng thời, nó cung cấp một hỗ trợ ổn định cho phần xoay để chịu được tải trọng thẳng đứng, tải ngang và thời điểm lật từ phần xoay. Thiết bị ổ quay được sử dụng để điều khiển phần quay so với phần không quay để nhận ra Chuyển động quay.

2. Thiết bị hỗ trợ ổ đĩa xoay

Các thiết bị hỗ trợ xoay chủ yếu được chia thành loại cột và loại đĩa quay. Việc lựa chọn loại vòng bi xoay nên được xác định theo các yêu cầu cụ thể của việc sử dụng, các điều kiện xử lý của nhà máy cần cẩu và các đặc điểm của vòng bi xoay khác nhau.

Thiết bị hỗ trợ xoay kiểu cột chủ yếu bao gồm cột và hỗ trợ trên và dưới. Tham gia vào việc cột là một phần xoay hay một phần không xoay, nó có thể được chia thành hai dạng: thiết bị hỗ trợ xoay vòng loại xoay và cố định Loại thiết bị hỗ trợ xoay vòng.

(1) Thiết bị hỗ trợ xoay vòng loại cột xoay

Trong thiết bị vòng bi xoay vòng xoay, cột dọc và phần xoay được kết nối để quay lại với nhau và trở thành cột xoay. thiết bị.

Do đường kính lớn của nó, sự hỗ trợ trên không phù hợp với ổ trục xuyên tâm, thường bằng cách cài đặt một con lăn ngang và đường đua để thay thế. Hình thức chung là cài đặt con lăn ngang trên cột xoay và cài đặt đường đua trên các phần cấu trúc của Phần không quay, đôi khi cũng có thể được sử dụng để cài đặt con lăn ngang trên phần không quay

(2) Thiết bị hỗ trợ xoay vòng loại cột cố định

Trong thiết bị vòng bi xoay kiểu cột cố định, cột thành phố được cố định trên cấu trúc nền tảng. Chuẩnn và hỗ trợ thấp hơn được cung cấp ở đầu trên và dưới của cột. Cùng một phần xoay, trông giống như một cái bình chuông, được hỗ trợ Cột thẳng đứng lên xuống, và thiết bị lái xe xoay bình chuông để nhận ra chuyển động quay. Vòng bi xoay cột thường được sử dụng trong cần cẩu nổi và đôi khi trong cần cẩu đứng yên.

Thiết bị hỗ trợ xoay kiểu đĩa xoay chủ yếu được sử dụng trong cần trục loại TYRE/CRAWLER, cũng có thể được chia thành loại con lăn hỗ trợ và loại ổ trục. Các vòng lăn bên trong và bên ngoài được cố định với các bu lông cường độ cao trên nền tảng quay hoặc khung khung tương ứng.

3. Phần chính của ổ đĩa xoay

Để đảm bảo hoạt động đáng tin cậy của máy móc quay và ngăn chặn quá tải, thường cần phải cài đặt bộ giới hạn mô -men xoắn giới hạn trong hệ thống truyền. Các yếu tố lái xe quay sử dụng bánh răng (hoặc bánh xe kim), nhưng một số cần cẩu sử dụng lực kéo lái hoặc lực kéo dây.

Theo việc sử dụng và xây dựng cần cẩu, thiết bị ổ đĩa quay có thể được sắp xếp theo hai cách:

Ổ đĩa xoay được gắn trên phần xoay của cần cẩu và giai đoạn cuối của vòng bánh răng lớn (hoặc bánh xe kim) được gắn trên giá của phần không phải. Trong cơ chế xoay của cần cẩu cảng, hình thức này được áp dụng trong hầu hết các trường hợp.

Ổ đĩa xoay được gắn trên phần không phải của cần cẩu và giai đoạn cuối của vòng bánh răng lớn (hoặc bánh xe kim) được gắn trên phần xoay của cần cẩu, đôi khi được sử dụng trong một số cần cẩu và tháp cố định lớn cần cẩu.

Công ty của chúng tôi chuyên sản xuất các loại ổ đĩa xoay khác nhau. Nếu bạn cần ổ đĩa xoay, vui lòng liên hệ với chúng tôi.
